Thermo / Thermo Klip Profil
Das hinterlüftete Unterprofil sorgt für eine thermische Trennung, sowohl von oben nach unten, als auch von außen nach innen (wichtig im Randbereich) und verhindert gleichzeitig die Kondensatbildung zwischen unterer Verlegeschiene und der Unterkonstruktion. Die entstehende Luftzirkulation beugt Schimmel- und Fäulnisbildung vor und verlängert somit die Lebensdauer der Unterkonstruktion.
Thermo / Klassik Klip Profil
Für die herkömmliche Verlegung wird das Oberprofil auch als Unterprofil eingesetzt. Thermische Trennung erfolgt von oben nach unten, aber nicht von außen nach innen. Dadurch gibt es im Randbereich weiterhin Wärmebrücken. Verzicht auf Luftzirkulation unter dem Unterprofil kann an dieser Stelle zu Schimmel- und Fäulnisbildung führen.
Thermo Schraubprofil
Preisgünstigere Lösung: Als unteres Profil, das TPE-Auflageband – darauf das MENDIGER Mittelprofil (bzw. Randprofil). Dieses wird dann von oben durch das Profil in die Unterkonstruktion verschraubt. Achtung: Es findet keine Belüftung zwischen Auflageband und Unterkonstruktion statt.
Die geprüfte Qualität
Wir haben ein unabhängiges Prüfinstitut, die MFPA Leipzig GmbH, mit einer umfangreichen Prüfung beauftragt. Dabei wurde das MENDIGER Verlegeprofil auf aufnehmbare Windlasten getestet. Die erzielten Ergebnisse sind in der untenstehenden Tabelle zusammengefasst. Nach der Prüfung wurde das MENDIGER Verlegeprofil vom Prüfinstitut mit einem Gütesiegel ausgezeichnet. Ob Stegplatten aus Polycarbonat, Acrylglas oder schweres Verbundsicherheitsglas, dass MENDIGER Verlegeprofil steht für eine hohe und sichere Qualität.
| MENDIGER Verlegeprofil Thermo / Thermo | |
|---|---|
| Maximal aufnehmbare Last auf Winddruck | > 4,16 kN/m² |
| Maximal aufnehmbare Last auf Windsog | 2,51 kN/m² |
| MENDIGER Verlegeprofil Thermo / Classic | |
| Maximal aufnehmbare Last auf Winddruck | > 4,07 kN/m² |
| Maximal aufnehmbare Last auf Windsog | 3,17 kN/m² |
Thermo / Thermo Klip Profil
Das hinterlüftete Unterprofil sorgt für eine thermische Trennung, sowohl von oben nach unten, als auch von außen nach innen (wichtig im Randbereich) und verhindert gleichzeitig die Kondensatbildung zwischen unterer Verlegeschiene und der Unterkonstruktion. Die entstehende Luftzirkulation beugt Schimmel- und Fäulnisbildung vor und verlängert somit die Lebensdauer der Unterkonstruktion.
Thermo / Klassik Klip Profil
Für die herkömmliche Verlegung wird das Oberprofil auch als Unterprofil eingesetzt. Thermische Trennung erfolgt von oben nach unten, aber nicht von außen nach innen. Dadurch gibt es im Randbereich weiterhin Wärmebrücken. Verzicht auf Luftzirkulation unter dem Unterprofil kann an dieser Stelle zu Schimmel- und Fäulnisbildung führen.
Thermo Schraubprofil
Preisgünstigere Lösung: Als unteres Profil, das TPE-Auflageband – darauf das MENDIGER Mittelprofil (bzw. Randprofil). Dieses wird dann von oben durch das Profil in die Unterkonstruktion verschraubt. Achtung: Es findet keine Belüftung zwischen Auflageband und Unterkonstruktion statt.
Die geprüfte Qualität
Wir haben ein unabhängiges Prüfinstitut, die MFPA Leipzig GmbH, mit einer umfangreichen Prüfung beauftragt. Dabei wurde das MENDIGER Verlegeprofil auf aufnehmbare Windlasten getestet. Die erzielten Ergebnisse sind in der untenstehenden Tabelle zusammengefasst. Nach der Prüfung wurde das MENDIGER Verlegeprofil vom Prüfinstitut mit einem Gütesiegel ausgezeichnet. Ob Stegplatten aus Polycarbonat, Acrylglas oder schweres Verbundsicherheitsglas, dass MENDIGER Verlegeprofil steht für eine hohe und sichere Qualität.
| MENDIGER Verlegeprofil Thermo / Thermo | |
|---|---|
| Maximal aufnehmbare Last auf Winddruck | > 4,16 kN/m² |
| Maximal aufnehmbare Last auf Windsog | 2,51 kN/m² |
| MENDIGER Verlegeprofil Thermo / Classic | |
| Maximal aufnehmbare Last auf Winddruck | > 4,07 kN/m² |
| Maximal aufnehmbare Last auf Windsog | 3,17 kN/m² |
THERMO / THERMO
KLIP ROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 46166000 |
| 70 mm breit | 46167000 |
THERMO / THERMO KLIP
PROFIL ALS RANDPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 47166000 |
| 70 mm breit | 47167000 |
THERMO / CLASSIC
KLIP PROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 48166000 |
| 70 mm breit | 48167000 |
| 80 mm breit | 48168000 |
THERMO / CLASSIC KLIP
PROFIL ALS RANDPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 49166000 |
| 70 mm breit | 49167000 |
| 80 mm breit | 49168000 |
THERMO / THERMO
KLIP ROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 46166000 |
| 70 mm breit | 46167000 |
THERMO / THERMO KLIP
PROFIL ALS RANDPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 47166000 |
| 70 mm breit | 47167000 |
THERMO / CLASSIC
KLIP PROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 48166000 |
| 70 mm breit | 48167000 |
| 80 mm breit | 48168000 |
THERMO / CLASSIC KLIP
PROFIL ALS RANDPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 49166000 |
| 70 mm breit | 49167000 |
| 80 mm breit | 49168000 |
THERMO
SCHRAUBPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 44166000 |
| 70 mm breit | 44167000 |
| 80 mm breit | 44168000 |
THERMO SCHRAUBPROFIL
ALS RANDPROFIL
| Im Set, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 45166000 |
| 70 mm breit | 45167000 |
| 80 mm breit | 45168000 |
THERMO
SCHRAUBPROFIL
| Setpreis, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 44166000 |
| 70 mm breit | 44167000 |
| 80 mm breit | 44168000 |
THERMO SCHRAUBPROFIL
ALS RANDPROFIL
| Setpreis, pressblank, 16mm | Art.-Nr. |
|---|---|
| 60 mm breit | 45166000 |
| 70 mm breit | 45167000 |
| 80 mm breit | 45168000 |
MENDIGER
MITTELPROFIL
MENDIGER Mittelprofil mit 1 x PVC-Adapter und
2 x Dichtung
Bitte bei der Bestellung die Stärke der zu verlegenden
Platten angeben (in mm), damit wir Ihnen die passenden
Adapter liefern können.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| 6 – 11 | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen | 42116000 |
| weiß RAL 9016 | 42116020 | |||
| perlgrim | 42116033 | |||
| 70 | pressblank gezogen | 42117000 | ||
| weiß RAL 9016 | 42117020 | |||
| perlgrim | 42117033 | |||
| 80 | pressblank gezogen | 42118000 | ||
| 12 – 15 | 60 | pressblank gezogen | 42156000 | |
| weiß RAL 9016 | 42156020 | |||
| perlgrim | 42156033 | |||
| 70 | pressblank gezogen | 42157000 | ||
| weiß RAL 9016 | 42157020 | |||
| perlgrim | 42157033 | |||
| 80 | pressblank gezogen | 42158000 | ||
| 16 | 60 | pressblank gezogen | 42166000 | |
| weiß RAL 9016 | 42166020 | |||
| perlgrim | 42166033 | |||
| 70 | pressblank gezogen | 42167000 | ||
| weiß RAL 9016 | 42167020 | |||
| perlgrim | 42167033 | |||
| 80 | pressblank gezogen | 42168000 | ||
| 17 – 34 | 60 | pressblank gezogen | 42346000 | |
| weiß RAL 9016 | 42346020 | |||
| perlgrim | 42346033 | |||
| 70 | pressblank gezogen | 42347000 | ||
| weiß RAL 9016 | 42347020 | |||
| perlgrim | 42347033 | |||
| 80 | pressblank gezogen | 42348000 |
MENDIGER
RANDPROFIL
MENDIGER Randprofil mit 2 x PVC-Adapter und
1 x Dichtung
Bitte bei der Bestellung die Stärke der zu verlegenden
Platten angeben (in mm), damit wir Ihnen die passenden
Adapter liefern können.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| 6 – 11 | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen | 43116000 |
| weiß RAL 9016 | 43116020 | |||
| perlgrim | 43116033 | |||
| 70 | pressblank gezogen | 43117000 | ||
| weiß RAL 9016 | 43117020 | |||
| perlgrim | 43117033 | |||
| 80 | pressblank gezogen | 43118000 | ||
| 12 – 15 | 60 | pressblank gezogen | 43156000 | |
| weiß RAL 9016 | 43156020 | |||
| perlgrim | 43156033 | |||
| 70 | pressblank gezogen | 43157000 | ||
| weiß RAL 9016 | 43157020 | |||
| perlgrim | 43157033 | |||
| 80 | pressblank gezogen | 43158000 | ||
| 16 | 60 | pressblank gezogen | 43166000 | |
| weiß RAL 9016 | 43166020 | |||
| perlgrim | 43166033 | |||
| 70 | pressblank gezogen | 43167000 | ||
| weiß RAL 9016 | 43167020 | |||
| perlgrim | 43167033 | |||
| 80 | pressblank gezogen | 43168000 | ||
| 17 – 34 | 60 | pressblank gezogen | 43346000 | |
| weiß RAL 9016 | 43346020 | |||
| perlgrim | 43346033 | |||
| 70 | pressblank gezogen | 43347000 | ||
| weiß RAL 9016 | 43347020 | |||
| perlgrim | 43347033 | |||
| 80 | pressblank gezogen | 43348000 |
MENDIGER
THERMO-UNTERPROFIL
MENDIGER Thermo-Unterprofil (PVC / Alu) mit
2 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | Weiß RAL | 41006020 |
| 70 | 41007020 |
MENDIGER
THERMO-RAND-UNTERPROFIL
MENDIGER Thermo-Rand-Unterprofil (PVC / Alu) mit
1 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | Weiß RAL | 40006020 |
| 70 | 40007020 |
MENDIGER
MITTELPROFIL
MENDIGER Mittelprofil mit 1 x PVC-Adapter und
2 x Dichtung
Bitte bei der Bestellung die Stärke der zu verlegenden
Platten angeben (in mm), damit wir Ihnen die passenden
Adapter liefern können.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| 6 – 11 |
2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen | 42116000 |
| weiß RAL 9016 | 42116020 | |||
| perlgrim | 42116033 | |||
| 70 | pressblank gezogen | 42117000 | ||
| weiß RAL 9016 | 42117020 | |||
| perlgrim | 42117033 | |||
| 80 | pressblank gezogen | 42118000 | ||
| 12 – 15 |
60 | pressblank gezogen | 42156000 | |
| weiß RAL 9016 | 42156020 | |||
| perlgrim | 42156033 | |||
| 70 | pressblank gezogen | 42157000 | ||
| weiß RAL 9016 | 42157020 | |||
| perlgrim | 42157033 | |||
| 80 | pressblank gezogen | 42158000 | ||
| 16 |
60 | pressblank gezogen | 42166000 | |
| weiß RAL 9016 | 42166020 | |||
| perlgrim | 42166033 | |||
| 70 | pressblank gezogen | 42167000 | ||
| weiß RAL 9016 | 42167020 | |||
| perlgrim | 42167033 | |||
| 80 | pressblank gezogen | 42168000 | ||
| 17 – 34 |
60 | pressblank gezogen | 42346000 | |
| weiß RAL 9016 | 42346020 | |||
| perlgrim | 42346033 | |||
| 70 | pressblank gezogen | 42347000 | ||
| weiß RAL 9016 | 42347020 | |||
| perlgrim | 42347033 | |||
| 80 | pressblank gezogen | 42348000 |

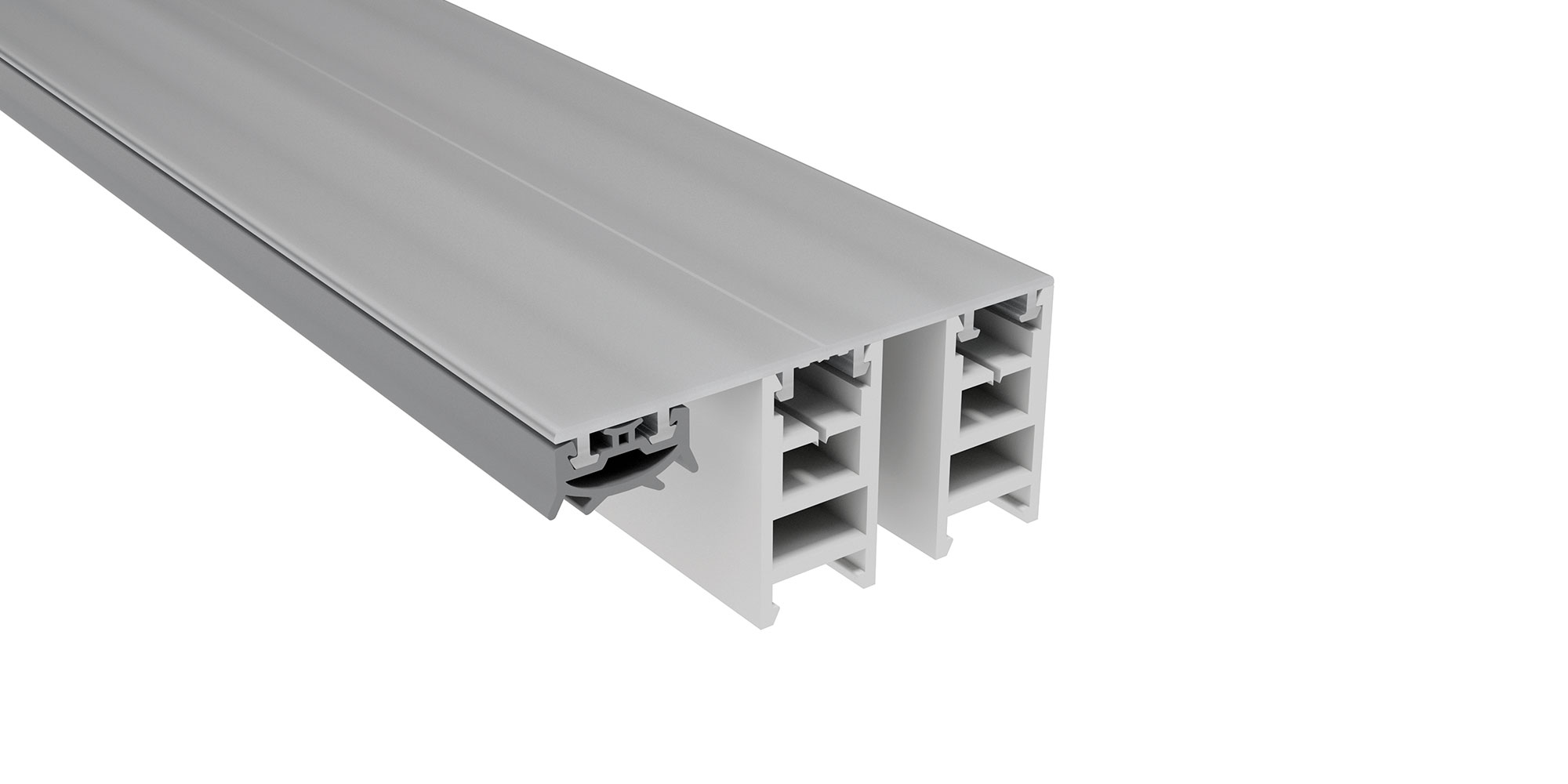

MENDIGER
RANDPROFIL
MENDIGER Randprofil 2 x PVC-Adapter und
1 x Dichtung
Bitte bei der Bestellung die Stärke der zu verlegenden
Platten angeben (in mm), damit wir Ihnen die passenden
Adapter liefern können.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| 6 – 11 |
2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen | 43116000 |
| weiß RAL 9016 | 43116020 | |||
| perlgrim | 43116033 | |||
| 70 | pressblank gezogen | 43117000 | ||
| weiß RAL 9016 | 43117020 | |||
| perlgrim | 43117033 | |||
| 80 | pressblank gezogen | 43118000 | ||
| 12 – 15 |
60 | pressblank gezogen | 43156000 | |
| weiß RAL 9016 | 43156020 | |||
| perlgrim | 43156033 | |||
| 70 | pressblank gezogen | 43157000 | ||
| weiß RAL 9016 | 43157020 | |||
| perlgrim | 43157033 | |||
| 80 | pressblank gezogen | 43158000 | ||
| 16 |
60 | pressblank gezogen | 43166000 | |
| weiß RAL 9016 | 43166020 | |||
| perlgrim | 43166033 | |||
| 70 | pressblank gezogen | 43167000 | ||
| weiß RAL 9016 | 43167020 | |||
| perlgrim | 43167033 | |||
| 80 | pressblank gezogen | 43168000 | ||
| 17 – 34 |
60 | pressblank gezogen | 43346000 | |
| weiß RAL 9016 | 43346020 | |||
| perlgrim | 43346033 | |||
| 70 | pressblank gezogen | 43347000 | ||
| weiß RAL 9016 | 43347020 | |||
| perlgrim | 43s347033 | |||
| 80 | pressblank gezogen | 43348000 |
MENDIGER
THERMO-UNTERPROFIL
MENDIGER Thermo-Unterprofil (PVC / Alu) mit
2 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | Weiß RAL | 41006020 |
| 70 | 41007020 |
MENDIGER
THERMO-RAND-UNTERPROFIL
MENDIGER Thermo-Rand-Unterprofil (PVC / Alu) mit
1 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | Weiß RAL | 40006020 |
| 70 | 40007020 |
MENDIGER
UNTERPROFIL
MENDIGER Unterprofil (Alu) mit 2 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | pressblank gezogen | 41006000 |
| 70 | 41007000 | |||
| 80 | 41008000 |
MENDIGER
UNTER-RANDPROFIL
MENDIGER Unter-Randprofil (Alu) mit 1 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 | 60 | pressblank gezogen | 40006000 |
| 70 | 40007000 | |||
| 80 | 40008000 |
AUFLAGEBAND
Auflageband 60, 70 und 80 mm, selbstklebend, 25 Meter
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle | 25 | 60 | grau | 35WG60 |
| 70 | 35WG70 | |||
| 80 | 35WG80 |
MENDIGER
UNTERPROFIL
MENDIGER Unterprofil (Alu) mit 2 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle |
2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen |
41006000 |
| 70 | 41007000 | |||
| 80 | 41008000 |

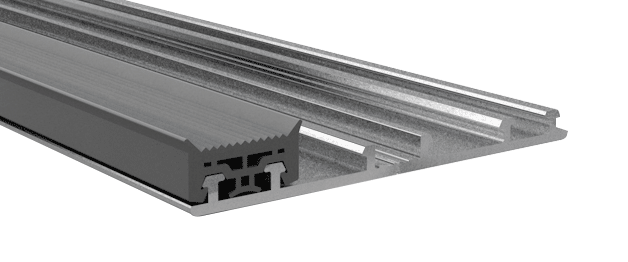

MENDIGER
UNTER-RANDPROFIL
MENDIGER Unter-Randprofil (Alu) mit 1 x Dichtung.
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle |
2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000 |
60 | pressblank gezogen |
40006000 |
| 70 | 40007000 | |||
| 80 | 40008000 |
AUFLAGEBAND
Auflageband 60, 70 und 80 mm, selbstklebend, 25 Meter
| Für Plattenstärke in mm |
Länge in mm |
Breite in mm |
Farbe | Art.-Nr. |
|---|---|---|---|---|
| alle |
25 |
60 | grau |
35WG60 |
| 70 | 35WG70 | |||
| 80 | 35WG80 |
