WECKMAN Selbstentlüftende Kantteile

Wir haben weitergedacht

Selbstentlüftender First und Wandanschluss.
  • auch geeignet in Verbindung mit VLF-Kunststoffplatten
  • mindert den Hitzestau
  • verringert das Abtropfen von Kondensat
  • verbessert das Klima unter dem Dach

Ein Gittergelege verhindert den Eintritt von Insekten, Blättern, etc.

Wir haben weitergedacht

Selbstentlüftender First und Wandanschluss.
  • auch geeignet in Verbindung mit VLF-Kunststoffplatten
  • mindert den Hitzestau
  • verringert das Abtropfen von Kondensat
  • verbessert das Klima unter dem Dach

Ein Gittergelege verhindert den Eintritt von Insekten, Blättern, etc.

SELBSTENTLÜFTENDER
FIRST

Querschnitt
Technische Daten

In Verbindung mit Profilfüllern für alle unsere Profile passend. Mit Lüftungsschlitzen, um Hitzestau zu vermeiden. Bitte achten Sie darauf, dass der Belüftungsquerschnitt für Ihr Vorhaben ausreichend ist.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 2000 180 cm³ 8 Stück
A2 4,8 x 20		 5650SF01
60 μm TTHD 5250SF01
35 μm Mattpolyester 5150SF01
25 μm Polyester 5050SF01
0,63 5063SF01
0,75 5075SF01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SF01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SF01
Aluminium
25 μm Polyester		 0,70 9070SF01

VERBINDUNGSELEMENT
FIRST

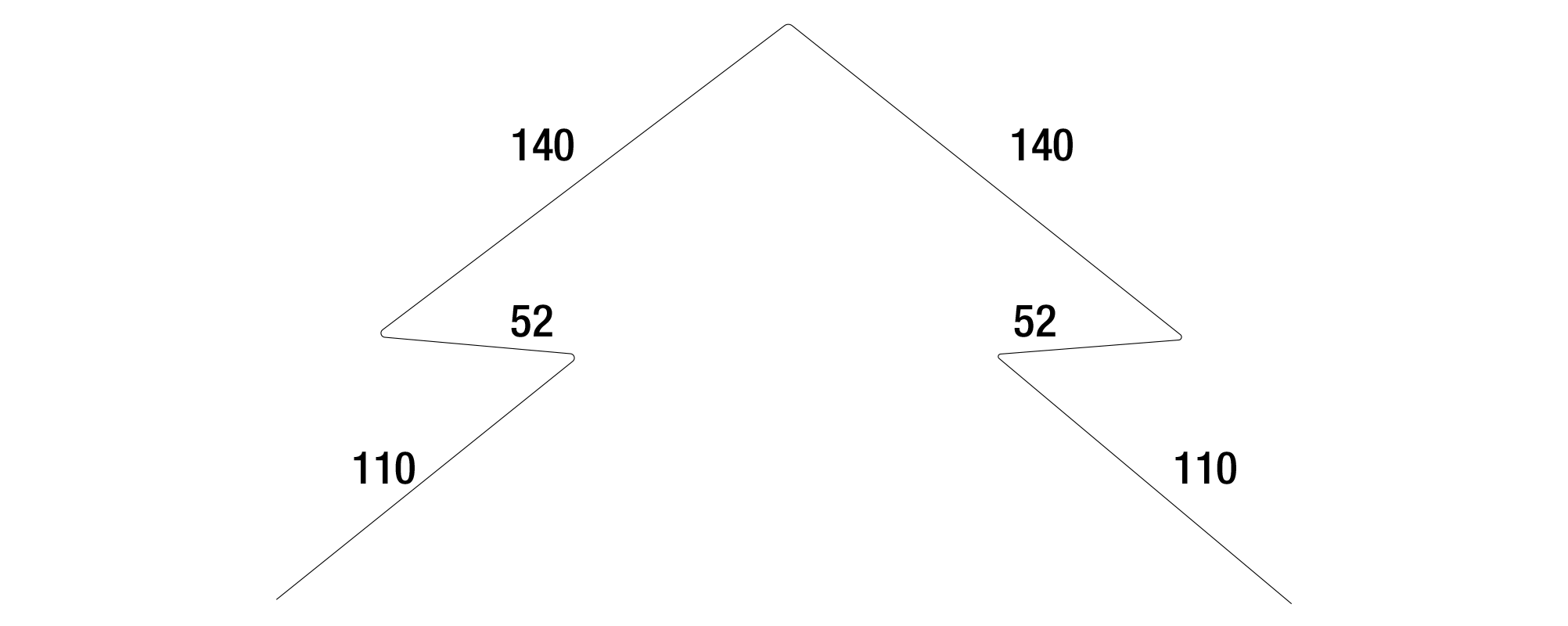

Querschnitt
Technische Daten

Zum Verbinden von zwei Firsten.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 250 0 4 Stück
A2 4,8 x 20		 5650FV01
60 μm TTHD 5250FV01
35 μm Mattpolyester 5150FV01
25 μm Polyester 5050FV01
0,63 5063FV01
0,75 5075FV01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041FV01
Holzoptik Ahorn 35 µm Strukturpolyester  505043FV01
Aluminium
25 μm Polyester		 0,70 9070FV01

SELBSTENTLÜFTENDER
WANDANSCHLUSS

Querschnitt
Technische Daten

In Verbindung mit Profilfüllern für alle unsere Profile passend. Mit Lüftungsschlitzen, um Hitzestau zu vermeiden. Bitte achten Sie darauf, dass der Belüftungsquerschnitt für Ihr Vorhaben ausreichend ist.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 2000 90 cm³ 4 Stück für Befestigung
an der Wand
(Art der
Schraube je
nach Unter-
konstruktion)		 5650SW01
60 μm TTHD 5250SW01
35 μm Mattpolyester 5150SW01
25 μm Polyester 5050SW01
0,63 5063SW01
0,75 5075SW01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SW01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SW01

VERBINDUNGSELEMENT
FIRST

Querschnitt
Technische Daten

Zum Verbinden von zwei Wandanschlüssen.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 250 0 2 Stück für Befestigung
an der Wand
(Art der
Schraube je
nach Unter-
konstruktion)		 5650SV01
60 μm TTHD 5250SV01
35 μm Mattpolyester 5150SV01
25 μm Polyester 5050SV01
0,63 5063SV01
0,75 5075SV01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SV01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SV01
Aluminium
25 μm Polyester		 0,70 9070SV01

SELBSTENTLÜFTENDER
FIRST

Querschnitt
Technische Daten

In Verbindung mit Profilfüllern für alle unsere Profile passend. Mit Lüftungsschlitzen, um Hitzestau zu vermeiden. Bitte achten Sie darauf, dass der Belüftungsquerschnitt für Ihr Vorhaben ausreichend ist.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 2000 180 cm³ 8 Stück
A2 4,8 x 20		 5650SF01
60 μm TTHD 5250SF01
35 μm Mattpolyester 5150SF01
25 μm Polyester 5050SF01
0,63 5063SF01
0,75 5075SF01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SF01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SF01
Aluminium
25 μm Polyester		 0,70 9070SF01

VERBINDUNGSELEMENT


Querschnitt
Technische Daten

Zum Verbinden von zwei Firsten.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 250 0 4 Stück
A2 4,8 x 20		 5650FV01
60 μm TTHD 5250FV01
35 μm Mattpolyester 5150FV01
25 μm Polyester 5050FV01
0,63 5063FV01
0,75 5075FV01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041FV01
Holzoptik Ahorn 35 µm Strukturpolyester  505043FV01
Aluminium
25 μm Polyester		 0,70 9070FV01

SELBSTENTLÜFTENDER
WANDANSCHLUSS

Querschnitt
Technische Daten

In Verbindung mit Profilfüllern für alle unsere Profile passend. Mit Lüftungsschlitzen, um Hitzestau zu vermeiden. Bitte achten Sie darauf, dass der Belüftungsquerschnitt für Ihr Vorhaben ausreichend ist.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 2000 90 cm³ 4 Stück für Befestigung
an der Wand
(Art der
Schraube je
nach Unter-
konstruktion)		 5650SW01
60 μm TTHD 5250SW01
35 μm Mattpolyester 5150SW01
25 μm Polyester 5050SW01
0,63 5063SW01
0,75 5075SW01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SW01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SW01
Aluminium
25 μm Polyester		 0,70 9070SW01

VERBINDUNGSELEMENT


Querschnitt
Technische Daten

Zum Verbinden von zwei Wandanschlüssen.

Lieferform Stärke
in mm		 Liefer-
länge
mm 		 Belüftungs-
querschnitt
/ lfdm. 		 Befestigungs-
bedarf
pro Meter 		 Art.-Nr.
80 μm Shimoco 0,50 250 0 2 Stück für Befestigung
an der Wand
(Art der
Schraube je
nach Unter-
konstruktion)		 5650SV01
60 μm TTHD 5250SV01
35 μm Mattpolyester 5150SV01
25 μm Polyester 5050SV01
0,63 5063SV01
0,75 5075SV01
Holzoptik Ahorn 35 µm Strukturpolyester 0,50
 		 505041SV01
Holzoptik Ahorn 35 µm Strukturpolyester  505043SV01
Aluminium
25 μm Polyester		 0,70 9070SV01
