WECKMAN Wandprofile

WECKMAN Sinusprofil

Der wellenförmige Profilverlauf verleiht glatten Flächen eine völlig neue Dynamik. Durch das daraus resultierende Licht- und Schattenspiel bekommt die Fassade einen ganz besonderen Charakter. Unterschiedliche Verlegerichtungen des Wellenverlaufes führen zu einer einmaligen Möglichkeit die Fassade zu beleben. Auch im Kontrast zu anderen Fassadenbaustoffen, wie z.B. Stein, Glas oder Holz, fügt sich das WECKMAN Sinusprofil harmonisch ein.

Lassen Sie Ihrer FANTASIE freien Lauf.

Mischen Sie verschiedene Farben oder untermalen Sie den Ausdruck Ihrer Fassade mit farblich sich abgrenzenden Verbindungs-, Einfass-, oder Abschlussprofilen. Nicht nur optisch können Sie Ihre Fassade frei gestalten. Auch Anschluss-, Einfass- und Übergangsprofile können wir auf Wunsch in individuellen Abmessungen herstellen. WECKMAN Sinusprofil – ein Fassadenprofil, das sowohl traditionellen als auch modernen architektonischen Ansprüchen gerecht wird.

  • für Dach und Fassade
  • für Neubau und Sanierung
  • für Wohn-, Landwirtschafts- und Industriegebäude

W-1/1064
SINUSPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 18 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1064 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
8000		 0,50 4,95 5650W1LA
60 μm TTHD 5250W1LA
35 μm Mattpolyester 5150W1LA
25 μm Polyester 5050W1LA
150 –
9000		 0,63 6,25 5063W1LA
150 –
10000		 0,75 7,45 5075W1LA
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
6000		 0,40 3,94 5000W1LA
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
8000		 0,50 4,95 505041W1LA
Holzoptik Eiche
35 μm Strukturpolyester		 505043W1LA
Aluminium
25 μm Polyester		 150 –
6000		 0,70 2,23 9070W1LA
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W1LAF
Zuschlag für Schutzfolienkaschierung – Mattpolyester / TTHD W1LAF


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-76/18 Sinusplatte PVC – Polyvinylchlorid, klarbläulich

  • Breite = 1120 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 36147618



VLF-76/18 Sinus PC – Polycarbonat, glasklar und weiß-opal

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 0,9 3610WK112
weiß-opal
ca. 80 %
beidseitig
UV-beschichtet		 3610WO112



VLF-76/18 Sinus PC – Polycarbonat, Athermic

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 21 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,1 3611WAT112

VLF-line PC 76/18 Sinusplatte – Polycarbonat, NO DROP

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben,
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 3614WKV112

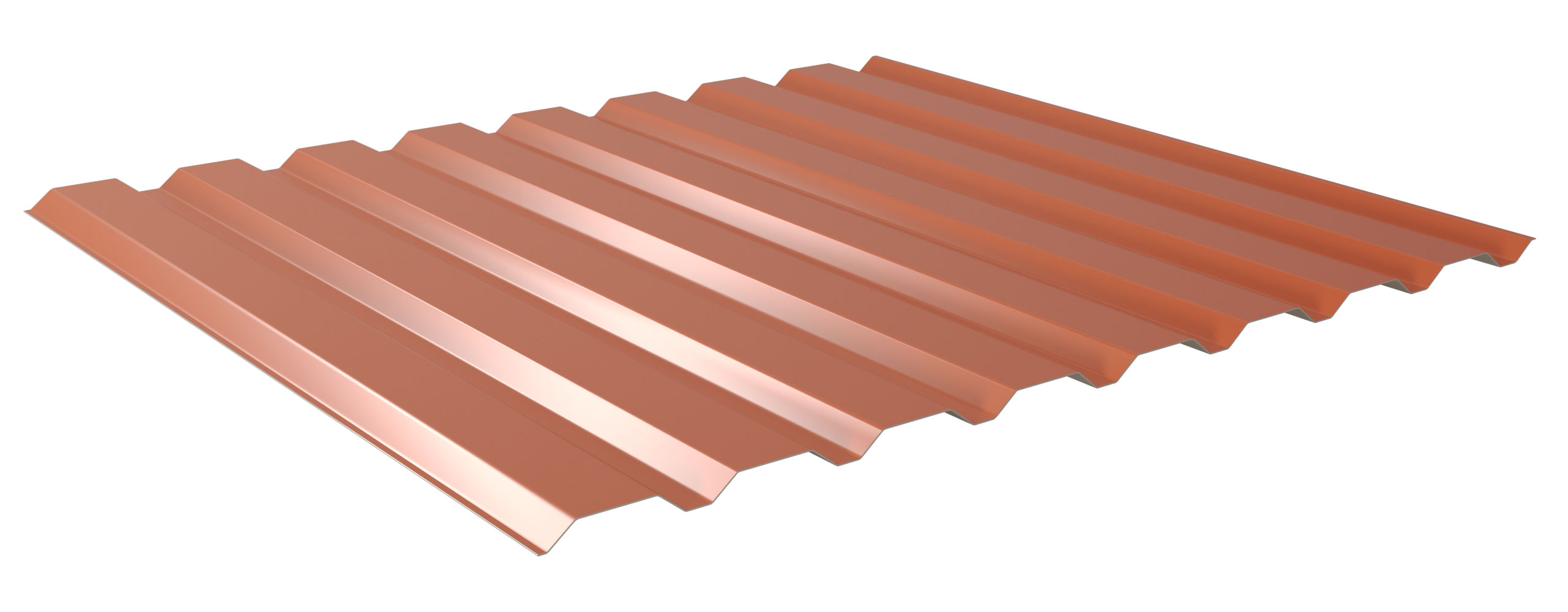

W-20/1100
TRAPEZPROFIL

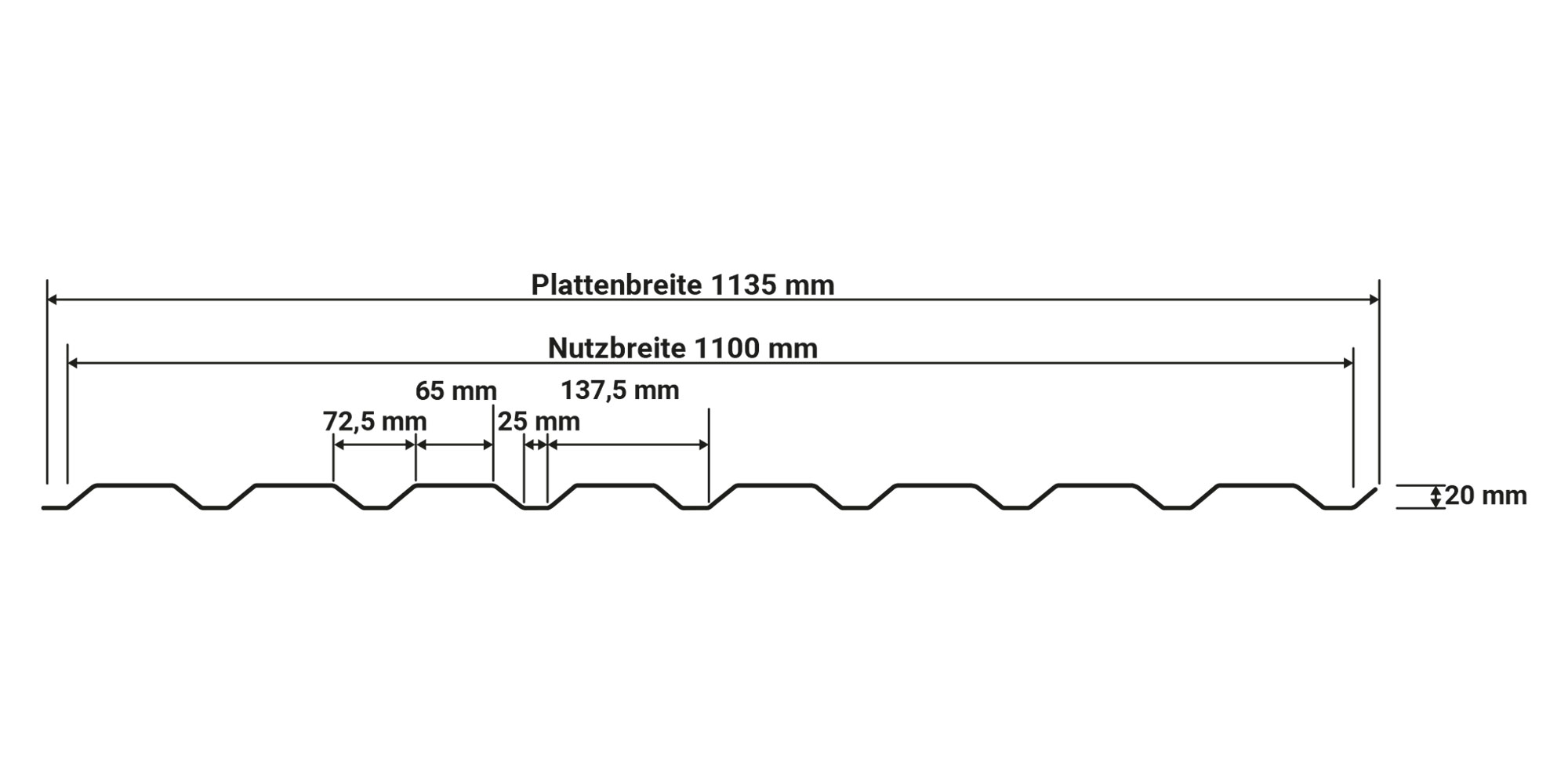

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 20 mm
  • Plattenbreite = 1135 mm
  • Nutz-/Abrechnungsbreite = 1100 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
9000		 0,50 4,80 5650W20LA
60 μm TTHD 5250W20LA
35 μm Mattpolyester 5150W20LA
25 μm Polyester 5050W20LA
150 –
10000		 0,63 6,05 5063W20LA
150 –
11000		 0,75 7,02 5075W20LA
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
6000		 0,40 3,81 5000W20LA
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
9000		 0,50 4,80 505041W20LA
Holzoptik Eiche
35 μm Strukturpolyester		 505043W20LA
Aluminium
25 μm Polyester		 150 –
7000		 0,70 2,16 9070W20LA
Ab 200 m² Schutzfolie möglich.
Zuschlag für  Schutzfolienkaschierung – Polyesterbeschichtung  0,05
 0,05 W20LAF
Zuschlag für Schutzfolienkaschierung – Mattpolyester / TTHD W20LAF


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-20/1100LA  PVC – Polyvinylchlorid, klarbläulich

  • Breite = 1144 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,0 x 38 mm
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR

3514W20LA

nur für die Wandmontage geeignet!

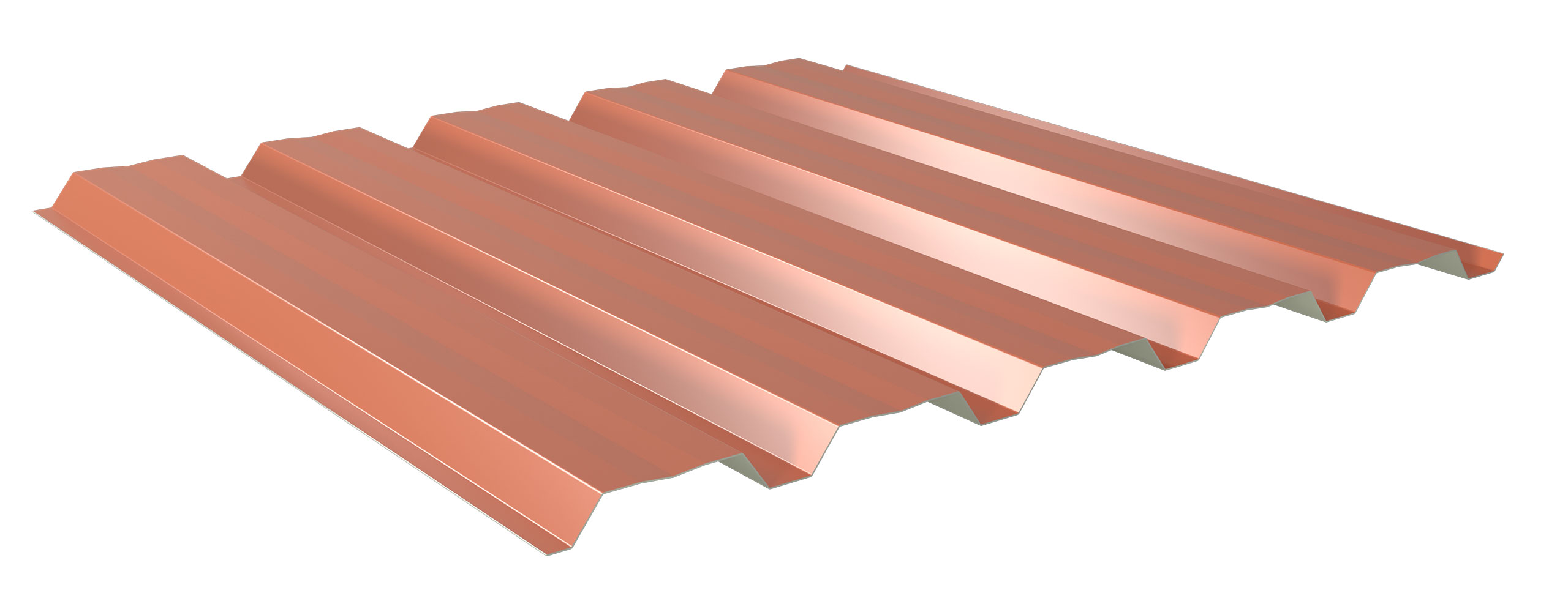

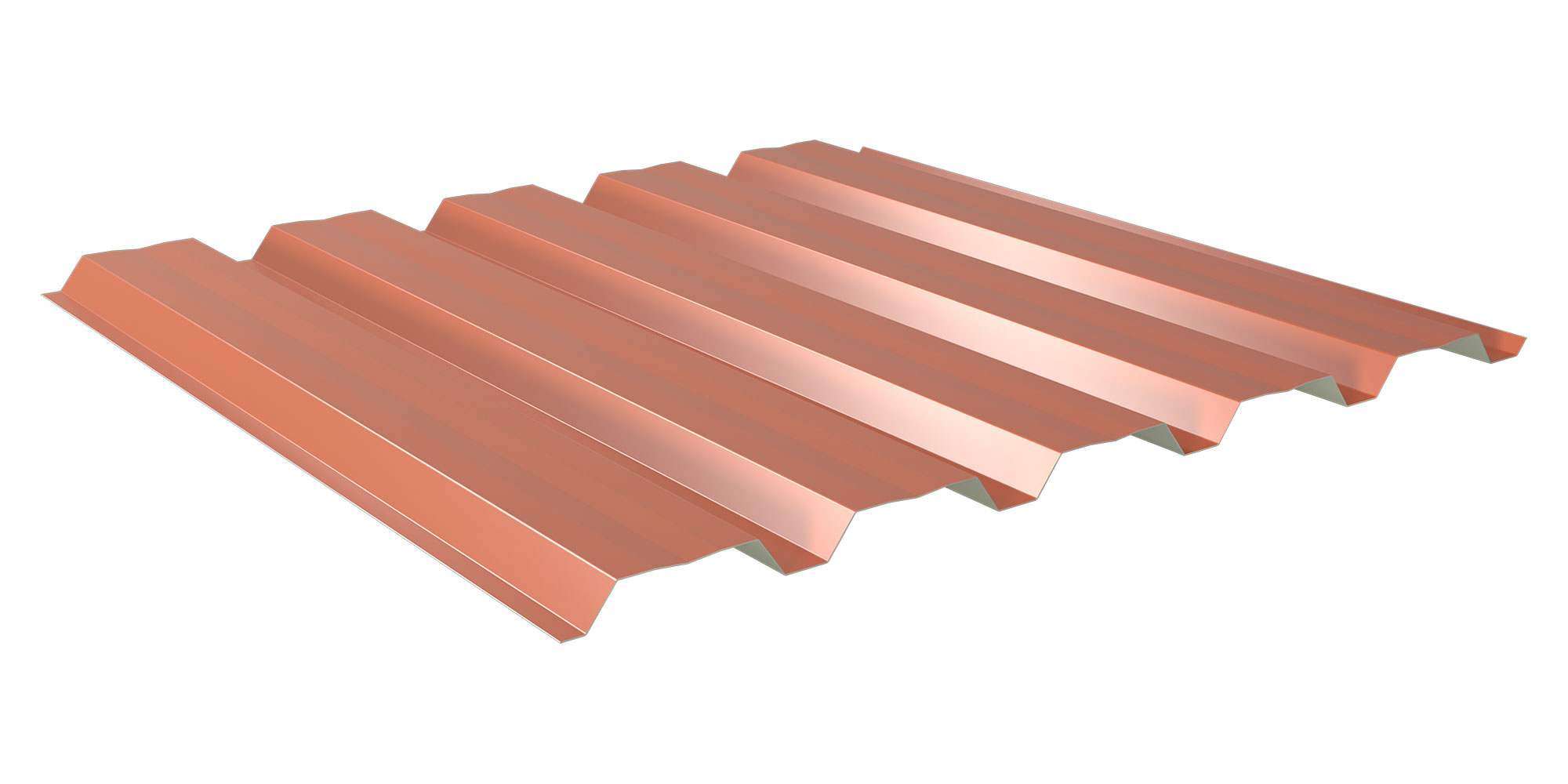

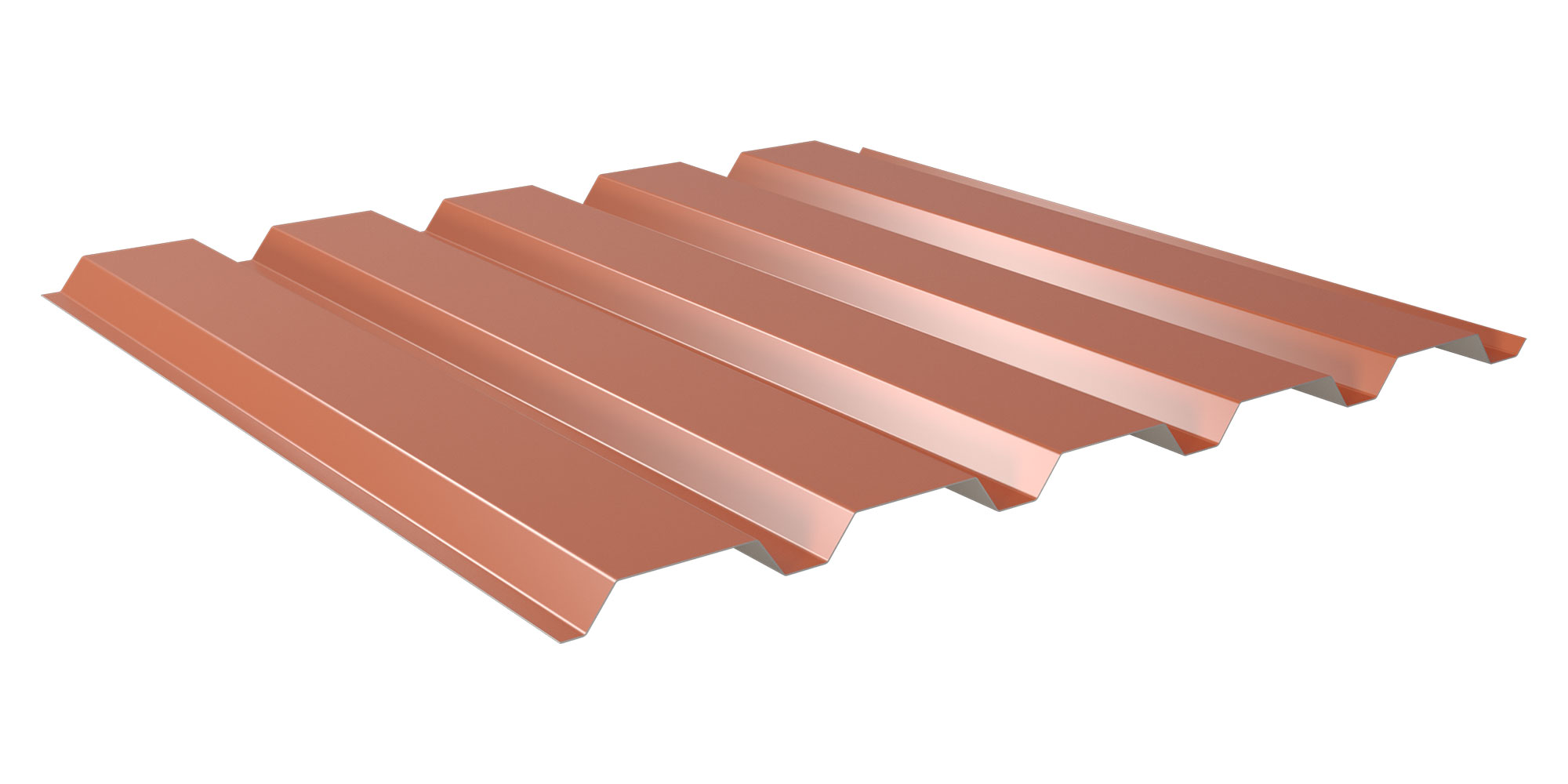

W-35/1035
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 35 mm
  • Plattenbreite = 1070 mm
  • Nutz-/Abrechnungsbreite =1035  mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,01 5650W35LA
60 μm TTHD 5250W35LA
35 μm Mattpolyester 5150W35LA
25 μm Polyester 5050W35LA
150 –
11000		 0,63 6,45 5063W35LA
150 –
12000		 0,75 7,65 5075W35LA
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
8000		 0,40 4,05 5000W35LA
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
10000		 0,50 5,01 505041W35LA
Holzoptik Eiche
35 μm Strukturpolyester		 505043W35LA
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,29 9070W35LA
 Ab 200 m² Schutzfolie möglich.
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W35LAF
Zuschlag für Schutzfolienkaschierung – Mattpolyester / TTHD W35LAF


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-207/35  PVC – Polyvinylchlorid, klarbläulich
passend für: Dach und Wand

  • Breite = 1075 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,5 WHR 351535207K

WECKMAN Sinusprofil

Der wellenförmige Profilverlauf verleiht glatten Flächen eine völlig neue Dynamik. Durch das daraus resultierende Licht- und Schattenspiel bekommt die Fassade einen ganz besonderen Charakter. Unterschiedliche Verlegerichtungen des Wellenverlaufes führen zu einer einmaligen Möglichkeit die Fassade zu beleben. Auch im Kontrast zu anderen Fassadenbaustoffen, wie z.B. Stein, Glas oder Holz, fügt sich das WECKMAN Sinusprofil harmonisch ein.

Lassen Sie Ihrer FANTASIE freien Lauf.

Mischen Sie verschiedene Farben oder untermalen Sie den Ausdruck Ihrer Fassade mit farblich sich abgrenzenden Verbindungs-, Einfass-, oder Abschlussprofilen. Nicht nur optisch können Sie Ihre Fassade frei gestalten. Auch Anschluss-, Einfass- und Übergangsprofile können wir auf Wunsch in individuellen Abmessungen herstellen. WECKMAN Sinusprofil – ein Fassadenprofil, das sowohl traditionellen als auch modernen architektonischen Ansprüchen gerecht wird.

  • für Dach und Fassade
  • für Neubau und Sanierung
  • für Wohn-, Landwirtschafts- und Industriegebäude

W-1/1064
SINUSPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 18 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1064 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
8000		 0,50 4,95 5650W1LA
60 μm TTHD 5250W1LA
35 μm
Mattpolyester		 5150W1LA
25 μm Polyester 5050W1LA
150 –
9000		 0,63 6,25 5063W1LA
150 –
10000		 0,75 7,45 5075W1LA
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
6000		 0,40 3,94 5000W1LA
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
8000		 0,50 4,95 505041W1LA
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W1LA
Aluminium
25 μm Polyester		 150 –
6000		 0,70 2,23 9070W1LA
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W1LAF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W1LAF


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-76/18 Sinusplatte PVC – Polyvinylchlorid, klarbläulich

  • Breite = 1120 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 36147618



VLF-76/18 Sinus PC – Polycarbonat, glasklar und weiß-opal

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 0,9 3610WK112
weiß-opal
ca. 80 %
beidseitig
UV-beschichtet		 3610WO112



VLF-76/18 Sinus PC – Polycarbonat, Athermic

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 21 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,1 3611WAT112

VLF-line PC 76/18 Sinusplatte – Polycarbonat, NO DROP

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben,
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 3614WKV112

W-20/1100
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 20 mm
  • Plattenbreite = 1135 mm
  • Nutz-/Abrechnungsbreite = 1100 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
9000		 0,50 4,80 5650W20LA
60 μm TTHD 5250W20LA
35 μm
Mattpolyester		 5150W20LA
25 μm Polyester 5050W20LA
150 –
10000		 0,63 6,05 5063W20LA
150 –
11000		 0,75 7,02 5075W20LA
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
6000		 0,40 3,81 5000W20LA
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
9000		 0,50 4,80 505041W20LA
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W20LA
Aluminium
25 μm Polyester		 150 –
7000		 0,70 2,16 9070W20LA
Ab 200 m² Schutzfolie möglich.
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W20LAF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W20LAF




Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-20/1100LA  PVC – Polyvinylchlorid, klarbläulich

  • Breite = 1144 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,0 x 38 mm
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR

3514W20LA

nur für die Wandmontage geeignet!

W-35/1035
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 35 mm
  • Plattenbreite = 1070 mm
  • Nutz-/Abrechnungsbreite =1035  mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
  • Profilhöhe = 20 mm
  • Plattenbreite = 1135 mm
  • Nutz-/Abrechnungsbreite = 1100 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,01 5650W35LA
60 μm TTHD 5250W35LA
35 μm
Mattpolyester		 5150W35LA
25 μm Polyester 5050W35LA
150 –
11000		 0,63 6,45 5063W35LA
150 –
12000		 0,75 7,65 5075W35LA
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
8000		 0,40 4,05 5000W35LA
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
10000		 0,50 5,01 505041W35LA
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W35LA
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,29 9070W35LA
Ab 200 m² Schutzfolie möglich.
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W35LAF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W35LAF


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-207/35  PVC – Polyvinylchlorid, klarbläulich
passend für: Dach und Wand

  • Breite = 1075 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klarbläulich
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,5 WHR 351535207K
