VLF Zubehör einschalige Lichtplatten

Formteile für einschalige Lichtplatten

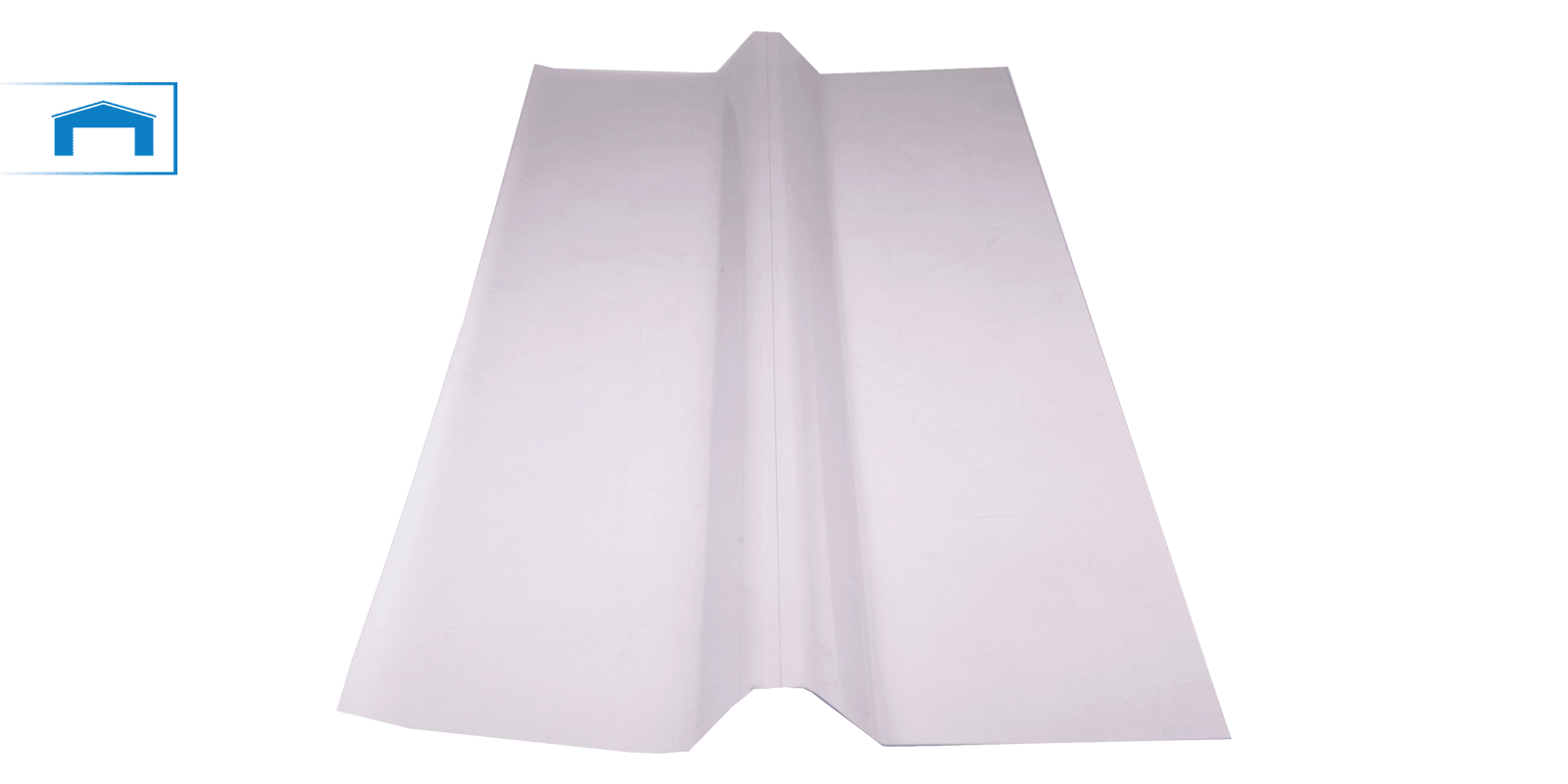

VLF-FIRSTHAUBE
PVC

Sonstige Details
Technische Daten
Montage

Polyvinylchlorid, 2-teilig

Artikel Größe
 mm
Farbe Liefer-
form
Art.-Nr.
70/18, Spundwand 280 x 280 x 1095 klarbläulich 1 Paar 35FH7018
76/18, Sinus 280 x 280 x 1106 35FH7618

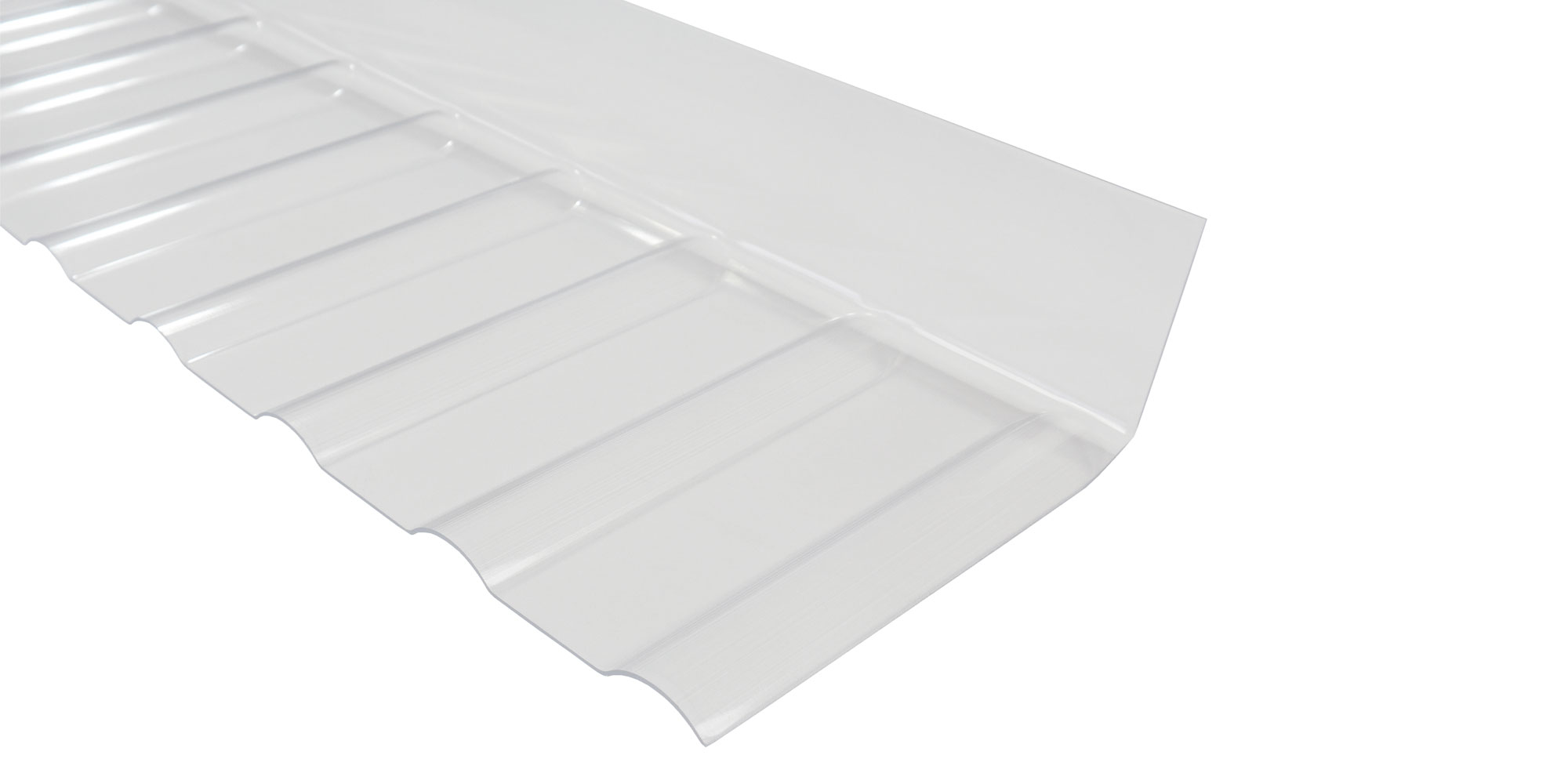

VLF-WANDANSCHLUSS
PVC

Sonstige Details
Technische Daten
Montage

Polyvinylchlorid

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
70/18, Spundwand 250 x 125 x 1095 klarbläulich 1 Stück 35WA7018
76/18, Sinus 250 x 125 x 1106 35WA7618

VLF-FIRSTHAUBE
PC

Sonstige Details
Technische Daten
Montage

Polycarbonat, 1-teilig

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Spundwand 240 x 240 x 1260 glasklar 1 Stück 35FHPC7618

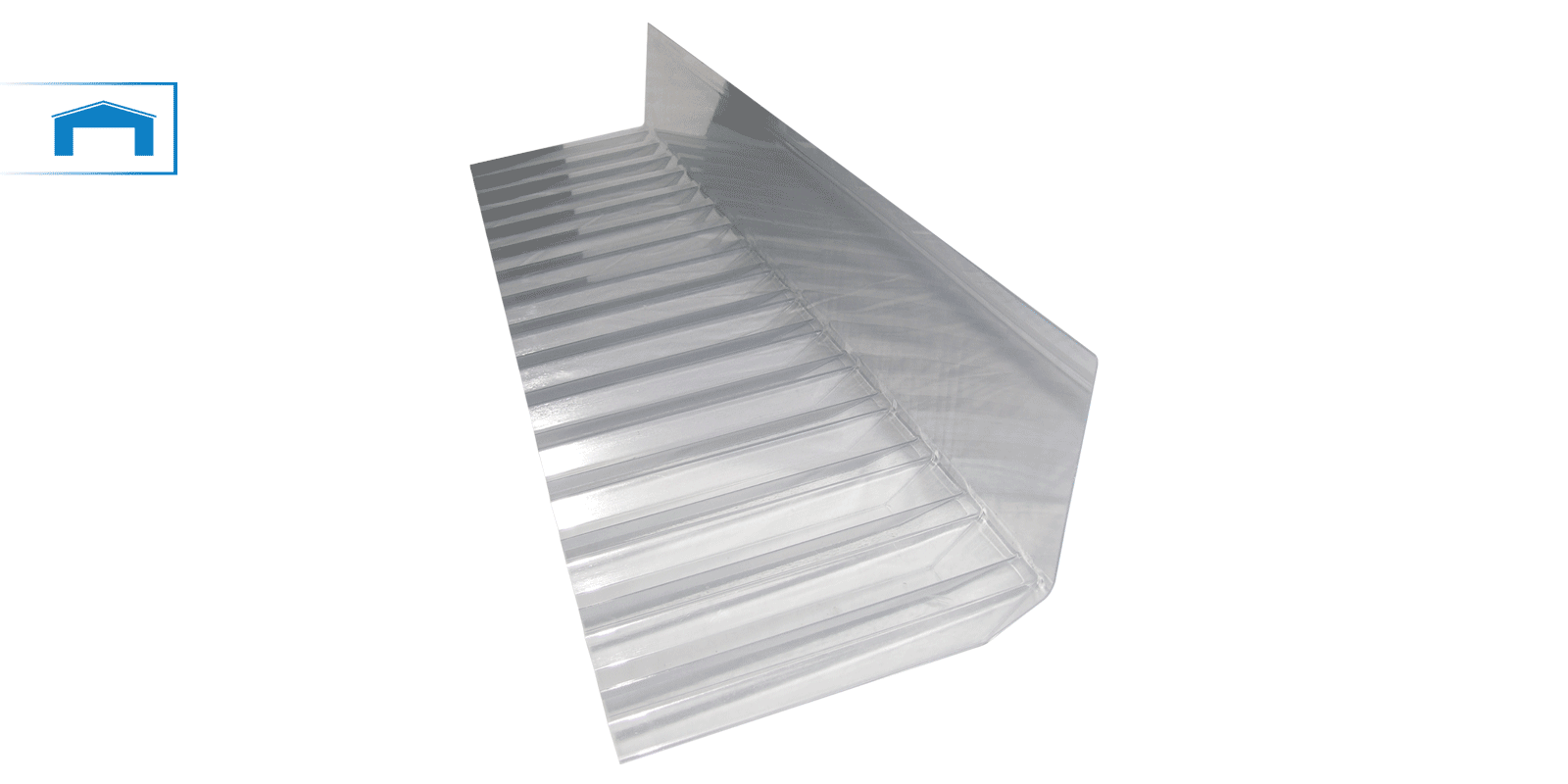

VLF-WANDANSCHLUSS
PC

Sonstige Details
Technische Daten
Montage

Polycarbonat

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Spundwand 150 x 50 x 1260 glasklar 1 Stück 35WAPC7618

Formteile für einschalige Lichtplatten

VLF-FIRSTHAUBE
PVC

Sonstige Details
Technische Daten
Montage

Polyvinylchlorid, 2-teilig

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
70/18, Spundwand 280 x 280 x 1095 klarbläulich 1 Paar 35FH7018
76/18, Sinus 280 x 280 x 1106 35FH7618

VLF-WANDANSCHLUSS
PVC

Sonstige Details
Technische Daten
Montage

Polyvinylchlorid

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
70/18, Spundwand 250 x 125 x 1095 klar 1 Stück 35WA7018
76/18, Sinus 250 x 125 x 1106 35WA7618

VLF-FIRSTHAUBE
PC

Sonstige Details
Technische Daten
Montage

Polycarbonat, 1-teilig

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Spundwand 240 x 240 x 1260 glasklar 1 Stück 35FHPC7618

VLF-WANDANSCHLUSS
PC

Sonstige Details
Technische Daten
Montage

Polycarbonat

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Spundwand 150 x 50 x 1260 glasklar 1 Stück 35WAPC7618

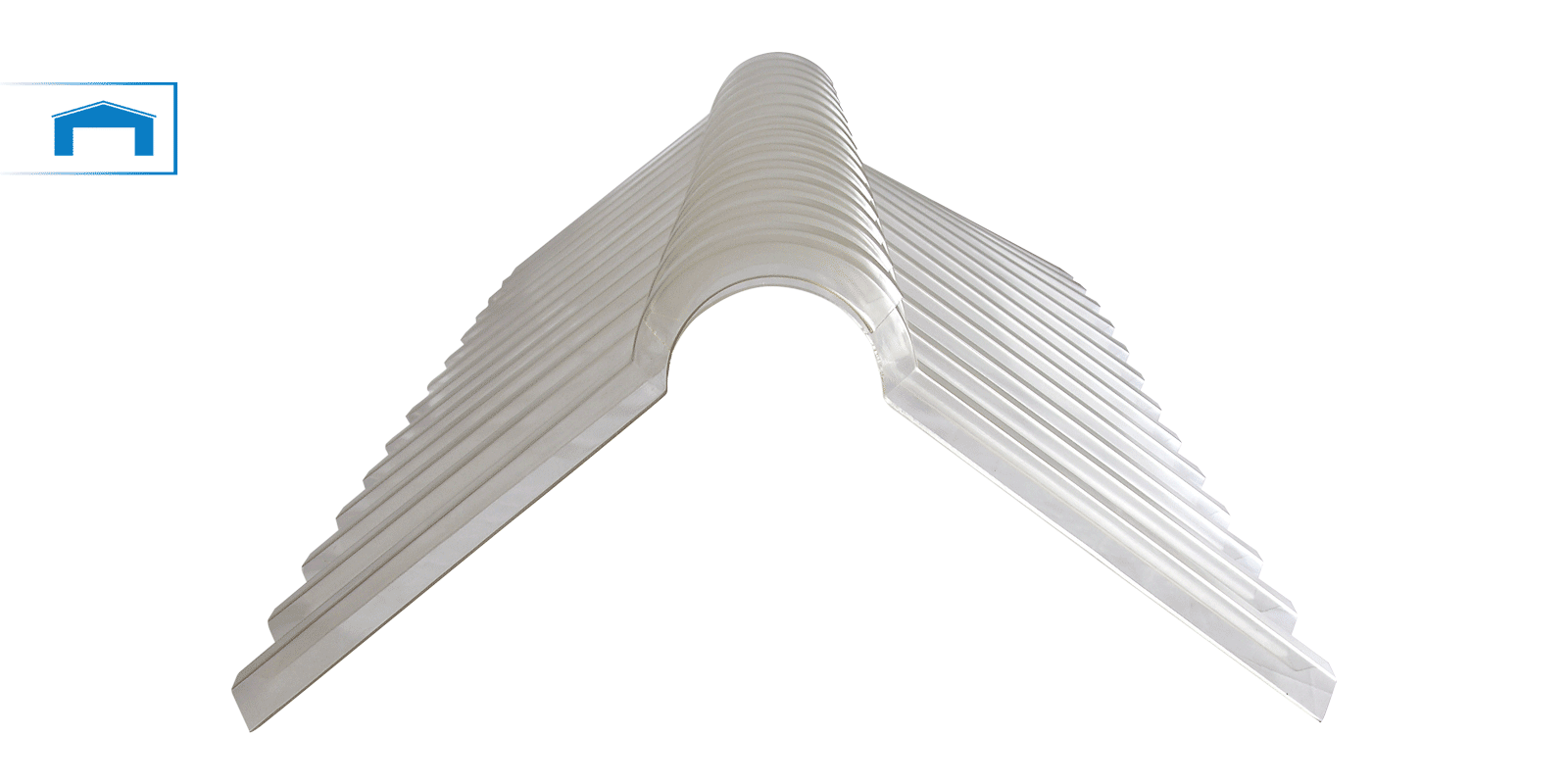

VLF-FIRSTHAUBE
ACRYL

Sonstige Details
Technische Daten
Montage

Acrylglas, 2-teilig

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Sinus 395 x 90 x 1045 glasklar 1 Stück 35FHSAC7618
76/18, Spundwand 395 x 90 x 1045 glasklar 1 Stück 35FHTAC7618

VLF-WANDANSCHLUSS
ACRYL

Sonstige Details
Technische Daten
Montage

Acrylglas

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Sinus 225 x 60 x 1045 glasklar 1 Stück 35WASAC7618
76/18, Spundwand 225 x 60 x 1045 glasklar 1 Stück 35WATAC7618

VLF-FIRSTHAUBE
ACRYL

Sonstige Details
Technische Daten
Montage

Acrylglas, 2-teilig

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Sinus 395 x 90 x 1045 glasklar 1 Stück 35FHSAC7618
76/18, Spundwand 395 x 90 x 1045 glasklar 1 Stück 35FHTAC7618

VLF-WANDANSCHLUSS
ACRYL

Sonstige Details
Technische Daten
Montage

Acrylglas

Artikel Größe
 mm
Farbe Lieferform Art.-Nr.
76/18, Sinus 225 x 60 x 1045 glasklar 1 Stück 35WASAC7618
76/18, Spundwand 225 x 60 x 1045 glasklar 1 Stück 35WATAC7618

Zubehör für einschalige Lichtplatten

VLF-ABSTANDHALTER


Sonstige Details
Technische Daten

VLF-Abstandhalter, verschiedene Größen.







Artikel Farbe Verpackungs-
einheit

(VPE)
Art.-Nr.
70/18, Spundwand
(auch geeignet für
Spundwand 76/18)
glasklar 100 Stück 35ABH7018
76/18, Sinus 35ABH7618
130/30, Prof. 8 35ABHP8
177/51, Prof. 5 und 6 35ABHP5
95/35, Bitumenwellplatte 35ABH9434

DISTANZSPREIZHÜLSE


Sonstige Details
Technische Daten
Montage

Als Abstandhalter und Befestigungsschraube. Schnelle
und einfache „Ein-Mann-Montage“ komplett von oben.
Für Well- und Trapezplatten aus Kunststoff mit
einer Profilhöhe von 18 mm bis max. 2 mm
Materialstärke. Für Acrylplatten nicht geeignet.
Verwendbar bis Plattenlänge max. 6 Meter.
Vorbohren: 10 mm, Abmessung: 4,8 x 50 mm.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
4,5 X 50 mm 100 Stück 35DSH4850

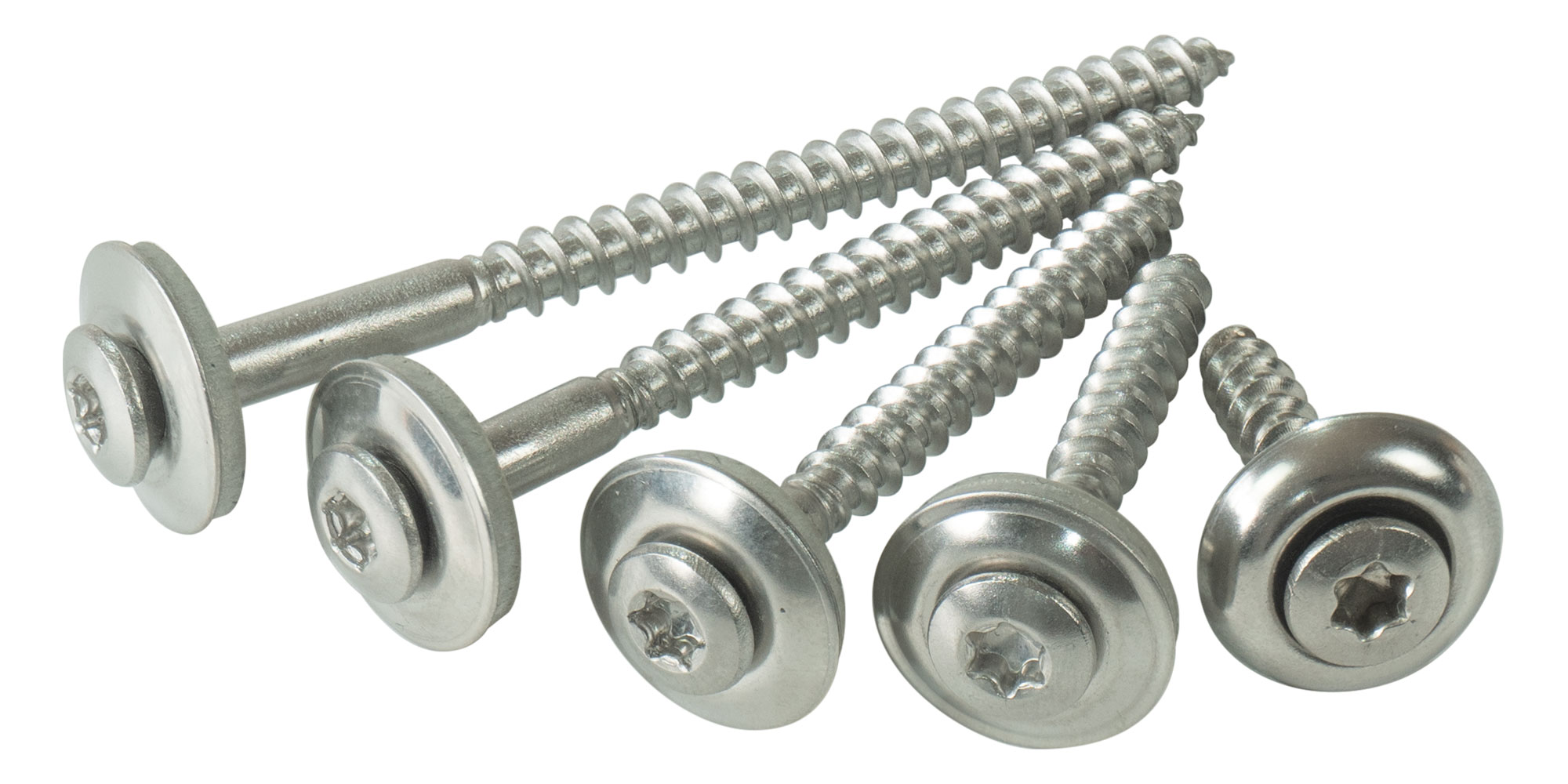

VLF-SPENGLERSCHRAUBEN
V2A

Sonstige Details
Technische Daten

Für Holzunterkonstruktionen mit vormontierter
Dichtscheibe.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.

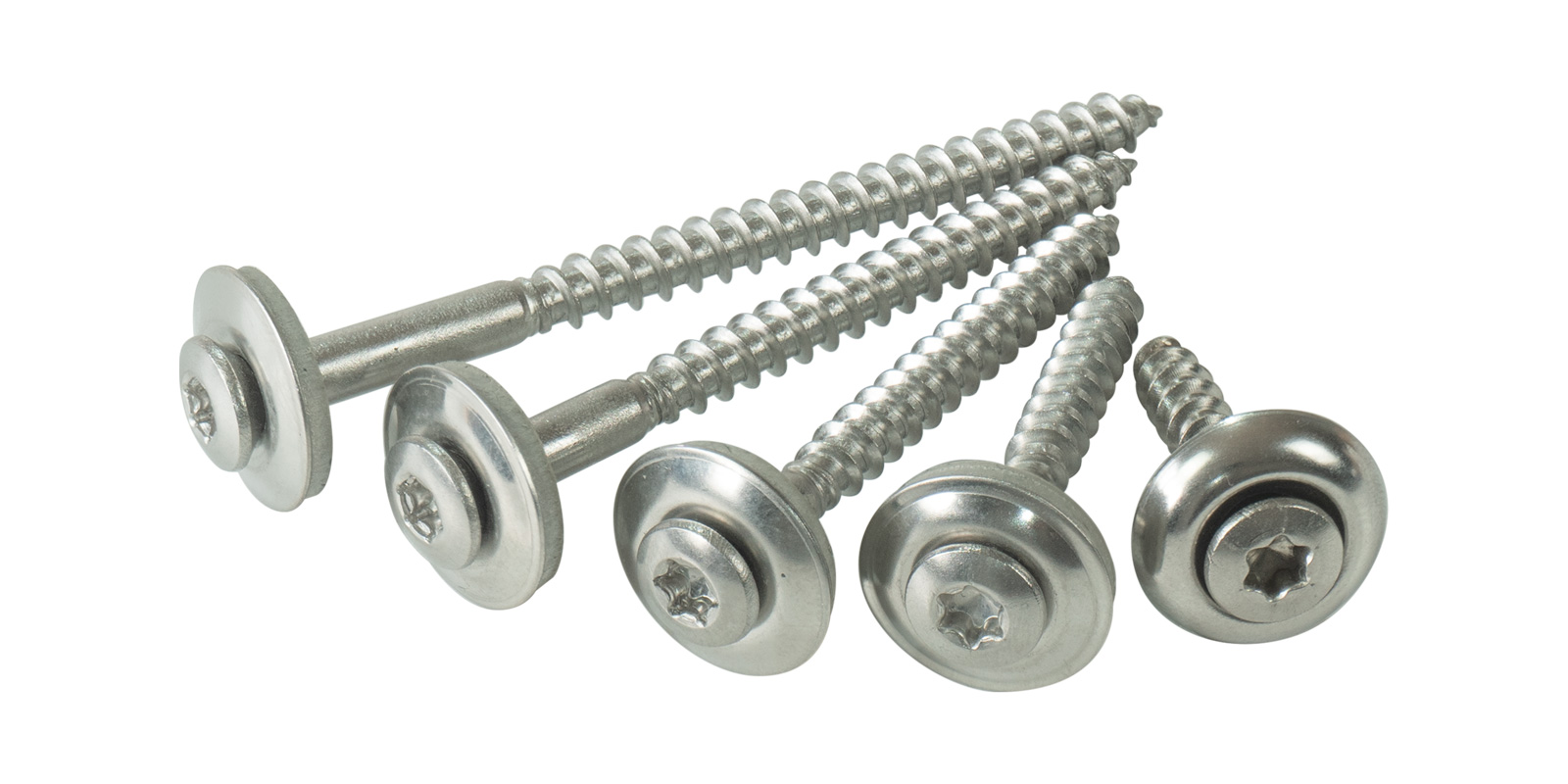

mit vormontierter 15 mm Dichtscheibe
4,5 X 25 mm 100 Stück 35SP4525
4,5 X 35 mm 35SP4535
4,5 x 45 mm 35SP4545
4,5 x 55 mm 35SP4555
4,5 x 65 mm 35SP4565

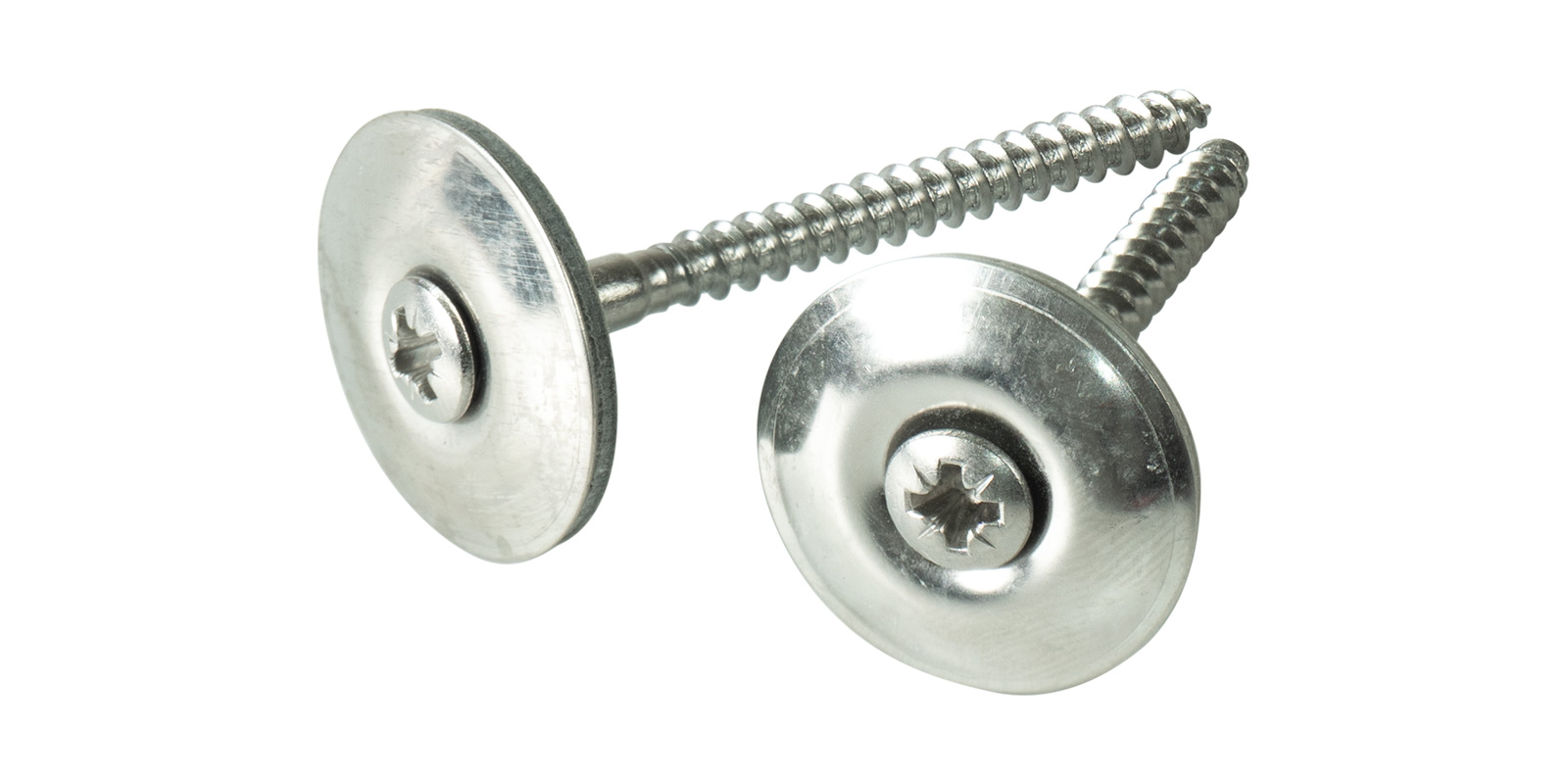

mit vormontierter 25 mm Dichtscheibe
4,5 x 45 mm 100 Stück 35SP4545D25
4,5 X 55 mm 35SP4555D25

VLF-EDELSTAHLSCHRAUBEN


Sonstige Details
Technische Daten

Für Stahlunterkonstruktionen bis 6,0 mm mit
16 mm EPDM Dichtscheibe.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
5,5 x 50 mm 100 Stück 586555016
5,5  x 70 mm 586557016

Zubehör für einschalige Lichtplatten

VLF-ABSTANDHALTER


Sonstige Details
Technische Daten

VLF-Abstandhalter, verschiedene Größen.







Artikel Farbe Verpackungs-
einheit

(VPE)
Art.-Nr.
70/18, Spundwand
(auch geeignet für
Spundwand 76/18)
glasklar 100 Stück 35ABH7018
76/18, Sinus 35ABH7618
130/30, Prof. 8 35ABHP8
177/51, Prof.5 und 6 35ABHP5
95/35, Bitumenwellplatte 35ABH9434

DISTANZSPREIZHÜLSE


Sonstige Details
Technische Daten
Montage

Als Abstandhalter und Befestigungsschraube. Schnelle
und einfache „Ein-Mann-Montage“ komplett von oben.
Für Well- und Trapezplatten aus Kunststoff mit
einer Profilhöhe von 18 mm bis max. 2 mm
Materialstärke. Für Acrylplatten nicht geeignet.
Verwendbar bis Plattenlänge max. 6 Meter.

Vorbohren: 10 mm, Abmessung: 4,8 x 50 mm.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
4,5 X 50 mm 100 Stück 35DSH4850

VLF-SPENGLERSCHRAUBEN
V2A

Sonstige Details
Technische Daten

Für Holzunterkonstruktionen mit vormontierter
Dichtscheibe.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
mit vormontierter 15 mm Dichtscheibe
4,5 X 25 mm 100 Stück 35SP4525
4,5 X 35 mm 35SP4535
4,5 x 45 mm 35SP4545
4,5 x 55 mm 35SP4555
4,5 x 65 mm 35SP4565
mit vormontierter 25 mm Dichtscheibe
4,5 x 45 mm 100 Stück 35SP4545D25
4,5 X 55 mm 35SP4555D25

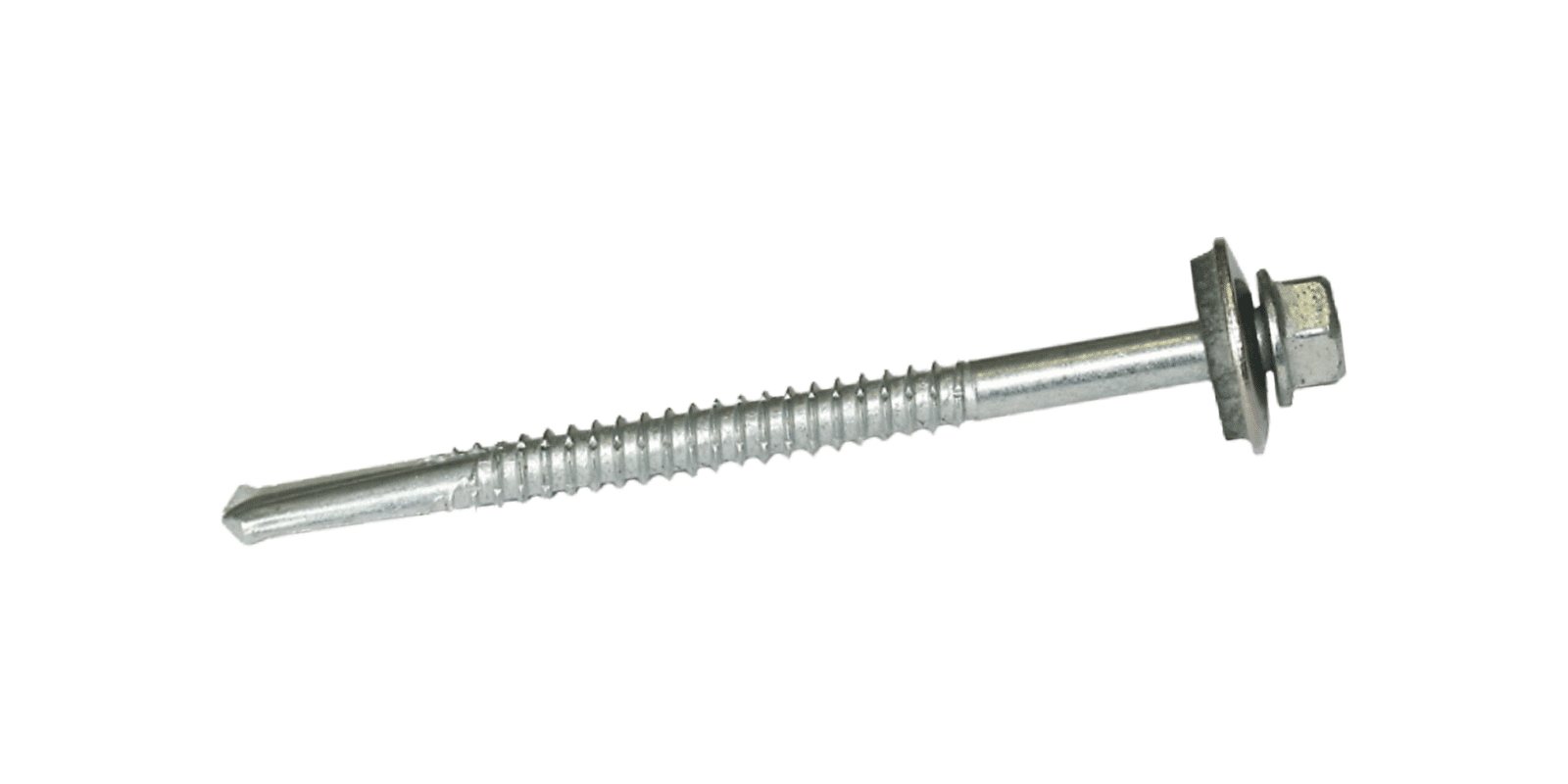

VLF-EDELSTAHLSCHRAUBEN


Sonstige Details
Technische Daten

Für Stahlunterkonstruktionen bis 6,0 mm mit
16 mm EPDM Dichtscheibe.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
5,5 x 50 mm 100 Stück 586555016
5,5  x 70 mm 586557016

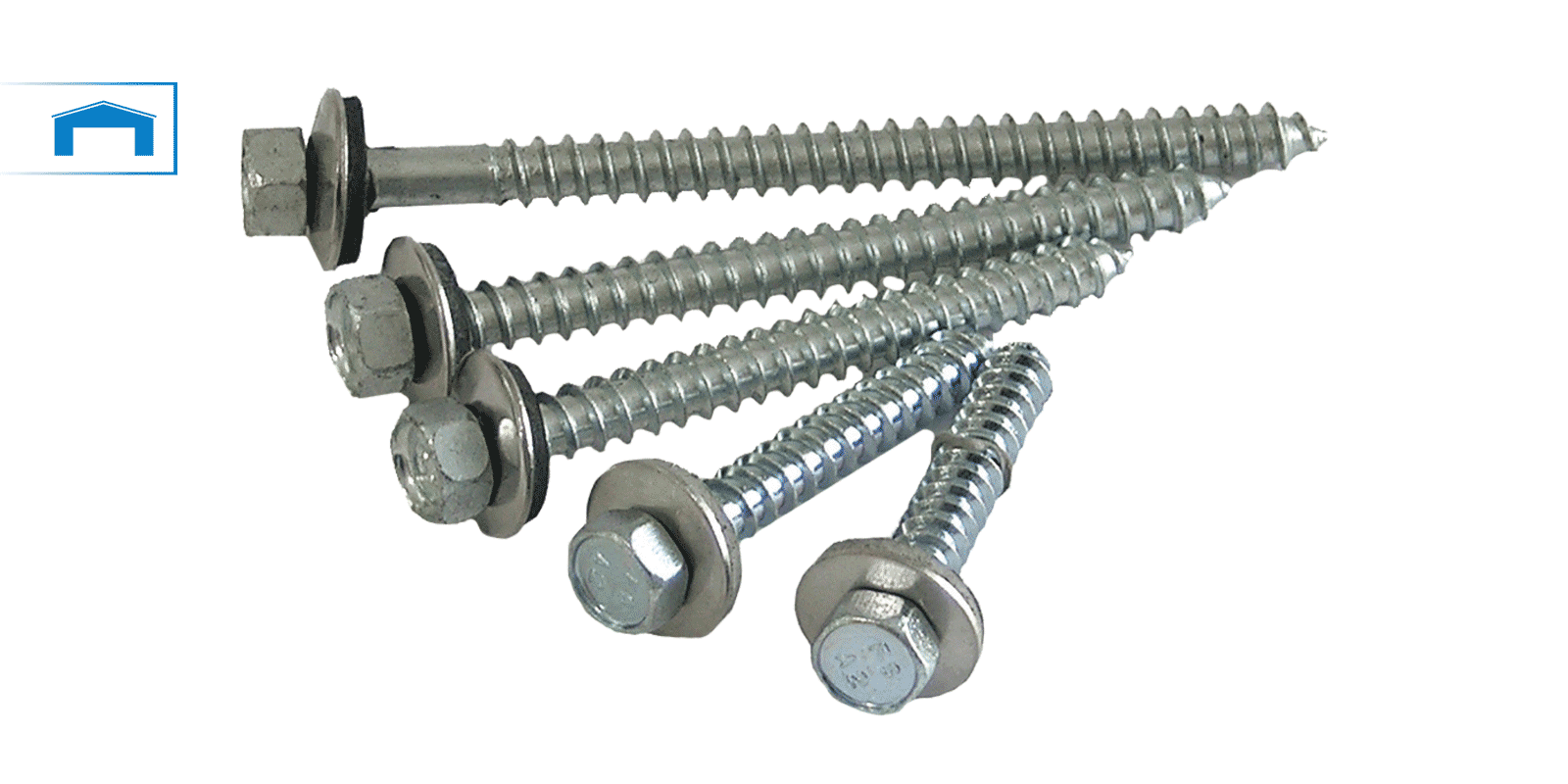

VLF-EDELSTAHLSCHRAUBEN
V2A

Sonstige Details
Technische Daten

VLF-Edelstahlschrauben mit 16 mm EPDM Dichtscheibe

Artikel Farbe Verpackungs-
einheit

(VPE)
Art.-Nr.
6,5 X 45 mm blank, unlackiert 100 Stück 58654516
6,5 x 50 mm 58655016
6,5 x 65 mm 58656516
6,5 x 75 mm 58657516
6,5 x 90 mm 58659016

VLF-EDELSTAHLSCHRAUBEN
V2A

Sonstige Details
Technische Daten

Mit 25 mm Edelstahlscheibe und EPDM Pilzdichtung.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
6,5 X 50 mm 100 Stück 57JA36550P
6,5 x 64 mm 57JA36564P

MASTER-PLUG
VERBINDUNGSSCHRAUBE


Sonstige Details
Technische Daten

Edelstahlschraube mit selbstverschließender EPDM
Dichtung, zum Befestigen von Zubehörteilen auf den
Profilblechen sowie zum Verbinden von Überlappungen
zwischen Profilblechen und Lichtplatten.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
M5 x 9,5 mm / 22 mm 1 Stück 5800M5F

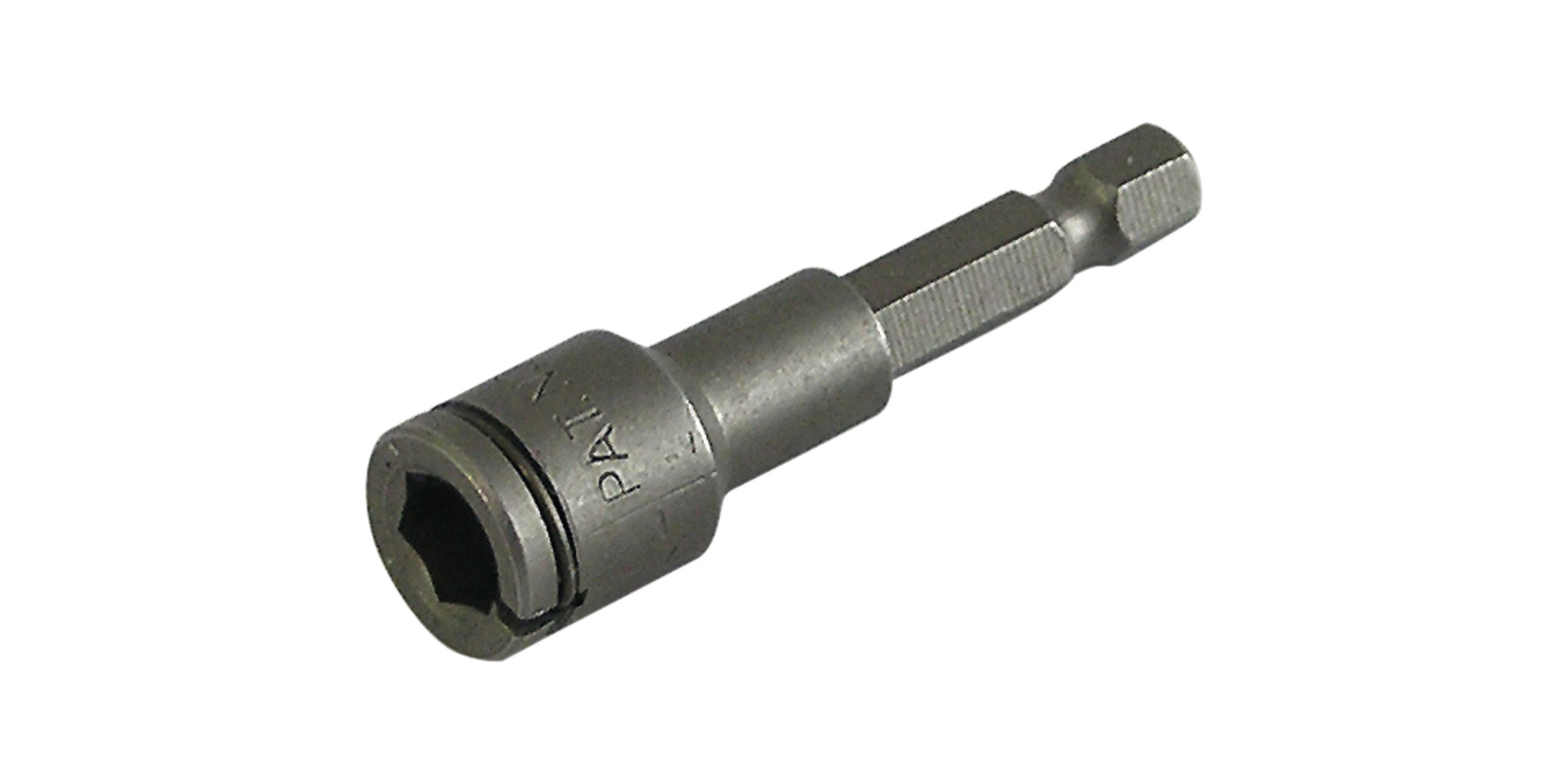

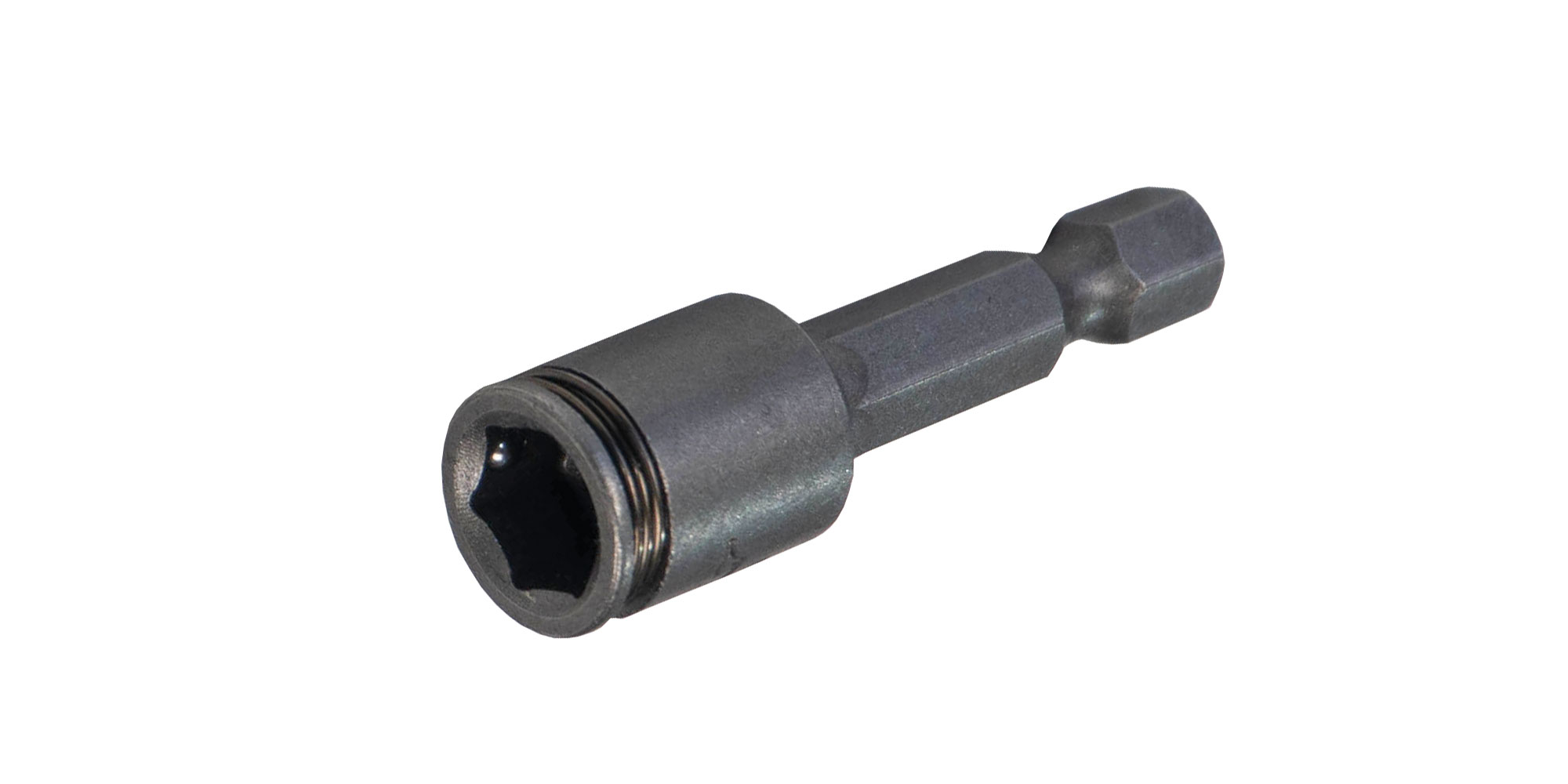

VLF-3/8″-
METALLSCHRAUBERKLINGE

MIT FEDERRING

Sonstige Details
Technische Daten

Antriebsklinge für die im Lieferprogramm enthaltenen
VLF-Edelstahlschrauben V2A.



Verpackungseinheit
(VPE)
 Art.-Nr.
1 Stück 5800FE38

VLF-EDELSTAHLSCHRAUBEN
V2A

Sonstige Details
Technische Daten

VLF-Edelstahlschrauben mit 16 mm EPDM Dichtscheibe

Artikel Farbe Verpackungs-
einheit

(VPE)
Art.-Nr.
6,5 X 45 mm blank, unlackiert 100 Stück 58654516
6,5 x 50 mm 58655016
6,5 x 65 mm 58656516
6,5 x 75 mm 58657516
6,5 x 90 mm 58659016

VLF-EDELSTAHLSCHRAUBEN
V2A

Sonstige Details
Technische Daten

Mit 25 mm Edelstahlscheibe und EPDM Pilzdichtung.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
6,5 X 50 mm 100 Stück 57JA36550P
6,5 x 64 mm 57JA36564P

MASTER-PLUG
VERBINDUNGSSCHRAUBE


Sonstige Details
Technische Daten

Edelstahlschraube mit selbstverschließender EPDM
Dichtung, zum Befestigen von Zubehörteilen auf den
Profilblechen sowie zum Verbinden von Überlappungen
zwischen Profilblechen und Lichtplatten.

Artikel Verpackungs-
einheit

 (VPE)
Art.-Nr.
M5 x 9,5 mm / 22 mm 1 Stück 5800M5F

VLF-3/8″-
METALLSCHRAUBERKLINGE

MIT FEDERRING

Sonstige Details
Technische Daten

Antriebsklinge für die im Lieferprogramm enthaltenen
VLF-Edelstahlschrauben V2A.



Verpackungseinheit
(VPE)
 Art.-Nr.
1 Stück 5800FE38

VLF-BOHRER


Sonstige Details
Technische Daten

VLF-Profi-Stufenbohrer
VLF-Stufenbohrer HSS
VLF-Kegelbohrer

Artikel Verpackungs-
einheit

(VPE)
 Art.-Nr.

VLF-Profi-Stufenspiralbohrer:
Kunststoffplatten sicher
auf modernste Art vorbohren.
Bohrstufen 4 – 20 mm

Der spiralförmige Span wird durch die Spannut nach oben transportiert.

1 Stück EBD420
VLF-Stufenbohrer HHS,
2 Schneiden,
zum problemlosen Vorbohren
der Kunststoffplatten.
Bohrstufen 4 – 20 mm
1Stück EBD412
VLF-Kegelbohrer HHS,
2 Schneiden,
zum stufenlosen Vorbohren
der Kunststoffplatten
von 3 – 14 mm
1 Stück EBD413

VLF-KALOTTEN


Sonstige Details
Technische Daten

Zur Befestigung der Lichtplatten auf der Hochsicke (Wellenberg).



Artikel Farbe Verpackungs-
einheit

(VPE)
 Art.-Nr.
25/30, Prof. 333/45

blank,

weitere Farben
auf Anfrage

100 Stück OK253000
41/32, Prof. 207/35 OK413200
41/16, Prof. 183/40 OK411600
55/32, Prof. 250/50 OK553200
26/49, Prof. 20/1100 OK264900
26/27, 76/18
(Spundwand)
OK262700
W48, Prof. 177/51
(Sinusprofil)
OKW4800
W24, Prof. 76/18
(Sinusprofil)
OKW2400
W24, Prof. 76/18
(Sinusprofil)
perlgrim OKW247016
26/27, Prof. 76/18
(Spundwand)
OK26277016

VLF-PROFILFÜLLER


Sonstige Details
Technische Daten

Profilfüller zur Abdichtung.

Artikel Farbe Länge in mm   Art.-Nr.
70/18, Spundwand; 1050 mm weiß 1050 35P7018
76/18, Spundwand; 1216 mm 1216 35P7618T
76/18, Sinus; 1064 mm 1064 35P7618
130/30, Prof. 8; 1000 mm 910 35P13030
177/51, Prof. 5 und 6; 885 m 885 35P17751
95/35, für Bitumenwellplatte; 940 m 940 35P9434

VLF-BOHRER


Sonstige Details
Technische Daten

VLF-Profi-Stufenbohrer
VLF-Stufenbohrer HSS
VLF-Kegelbohrer

Artikel Verpackungs-
einheit

(VPE)
 Art.-Nr.
VLF-Profi-Stufenspiralbohrer:
Kunststoffplatten sicher
auf modernste Art vorbohren.
Bohrstufen 4 – 20 mm

Der spiralförmige Span wird durch die Spannut nach oben transportiert.

1 Stück EBD420
VLF-Stufenbohrer HHS,
2 Schneiden,
zum problemlosen Vorbohren
der Kunststoffplatten.
Bohrstufen 4 – 20 mm
1Stück EBD412
VLF-Kegelbohrer HHS,
2 Schneiden,
zum stufenlosen Vorbohren
der Kunststoffplatten
von 3 – 14 mm
1 Stück EBD413

VLF-KALOTTEN


Sonstige Details
Technische Daten

Zur Befestigung der Lichtplatten auf der Hochsicke (Wellenberg).



Artikel Farbe Verpackungs-
einheit

(VPE)
 Art.-Nr.
25/30, Prof. 333/45

blank,

weitere Farben
auf Anfrage

100 Stück OK253000
41/32, Prof. 207/35 OK413200
41/16, Prof. 183/40 OK411600
55/32, Prof. 250/50 OK553200
26/49, Prof. 20/1100 OK264900
26/27, 76/18
(Spundwand)
OK262700
W48, Prof. 177/51
(Sinusprofil)
OKW4800
W24, Prof. 76/18
(Sinusprofil)
OKW2400
W24, Prof. 76/18
(Sinusprofil)
perlgrim OKW247016
26/27, Prof. 76/18
(Spundwand)
OK26277016

VLF-PROFILFÜLLER


Sonstige Details
Technische Daten

Profilfüller zur Abdichtung.

Artikel Farbe Länge in mm   Art.-Nr.
70/18, Spundwand; 1050 mm weiß 1050 35P7018
76/18, Spundwand; 1216 mm 1216 35P7618T
76/18, Sinus; 1064 mm 1064 35P7618
130/30, Prof. 8; 1000 mm 910 35P13030
177/51, Prof. 5 und 6; 885 m 885 35P17751
95/35, für Bitumenwellplatte; 940 m 940 35P9434
