WECKMAN Dachprofile

Abholartikel Sangerhausen Informationen hier

W-33/500 LR TRAPEZPROFIL

mit Tiefsickenprofilierung
Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 33 mm
  • Plattenbreite = 548 mm
  • Nutz-/Abrechnungsbreite = 500 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
7000
 0,50 5,25 5650W33LR
60 μm Puramid 5250W33LR
35 μm Mattpolyester 5150W33LR
25 μm Polyester
 5050W33LR
0,63 6,65 5063W33LR
0,75 7,90 5075W33LR
150 –
6000		 0,40 4,20 5000W33LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
7000		 0,50 5,25 505041W33LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W33LR
Aluminium
25 μm Polyester		 0,70 2,40 9070W33LR
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W33LRF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD W33LRF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W33LRV


Zur detaillierten Farbtabelle

Stahl Aluminium

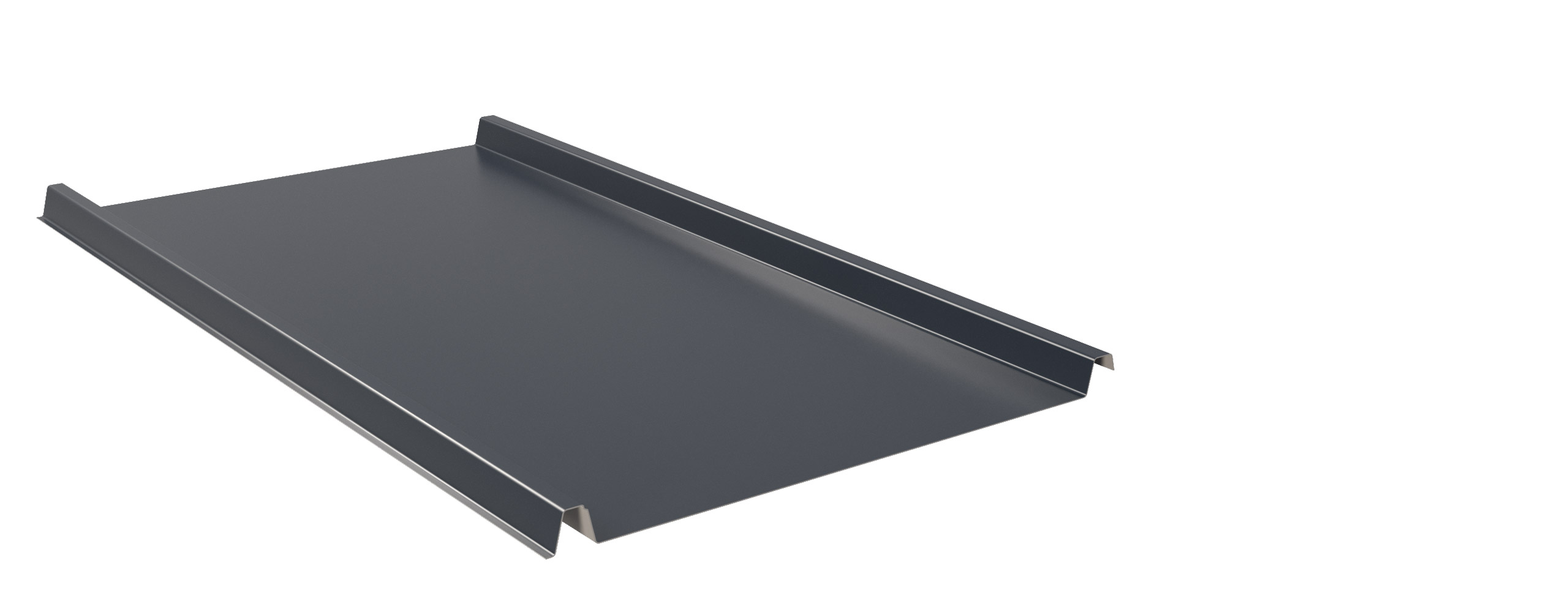

W-33/500 LE TRAPEZPROFIL

ohne Tiefsickenprofilierung

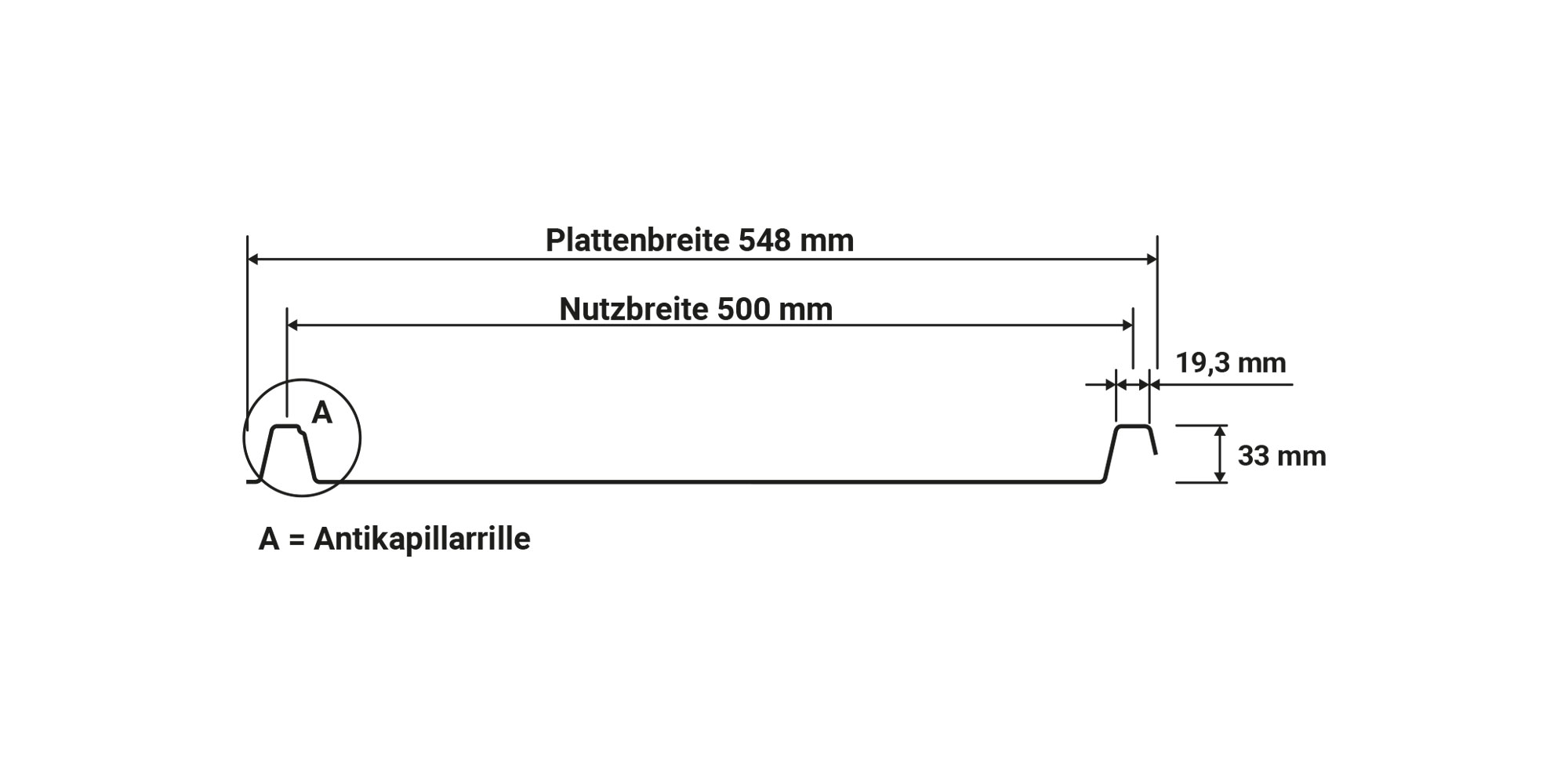

Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 33 mm
  • Plattenbreite = 548 mm
  • Nutz-/Abrechnungsbreite = 500 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
7000





 0,50 5,25 5650W33LE
60 μm Puramid 5250W33LE
35 μm Mattpolyester 5150W33LE
25 μm Polyester
 5050W33LE
0,63 6,65 5063W33LE
0,75 7,90 5075W33LE
150 –
4000		 0,40 4,20 5000W33LE
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
7000		 0,50 5,25 505041W33LE
Holzoptik Eiche
35 μm Strukturpolyester		 505043W33LE
Aluminium
25 μm Polyester		 0,70 2,40 9070W33LE
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W33LEF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD W33LEF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W33LEV


Zur detaillierten Farbtabelle

Stahl Aluminium

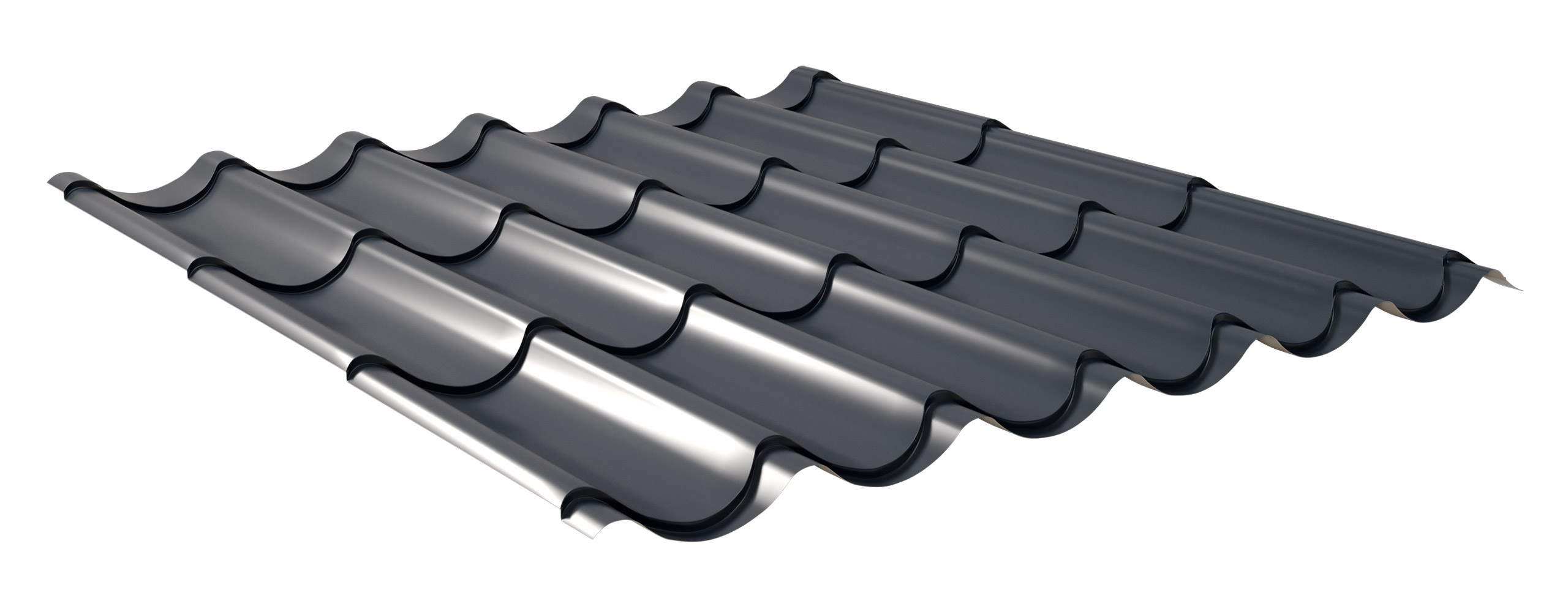

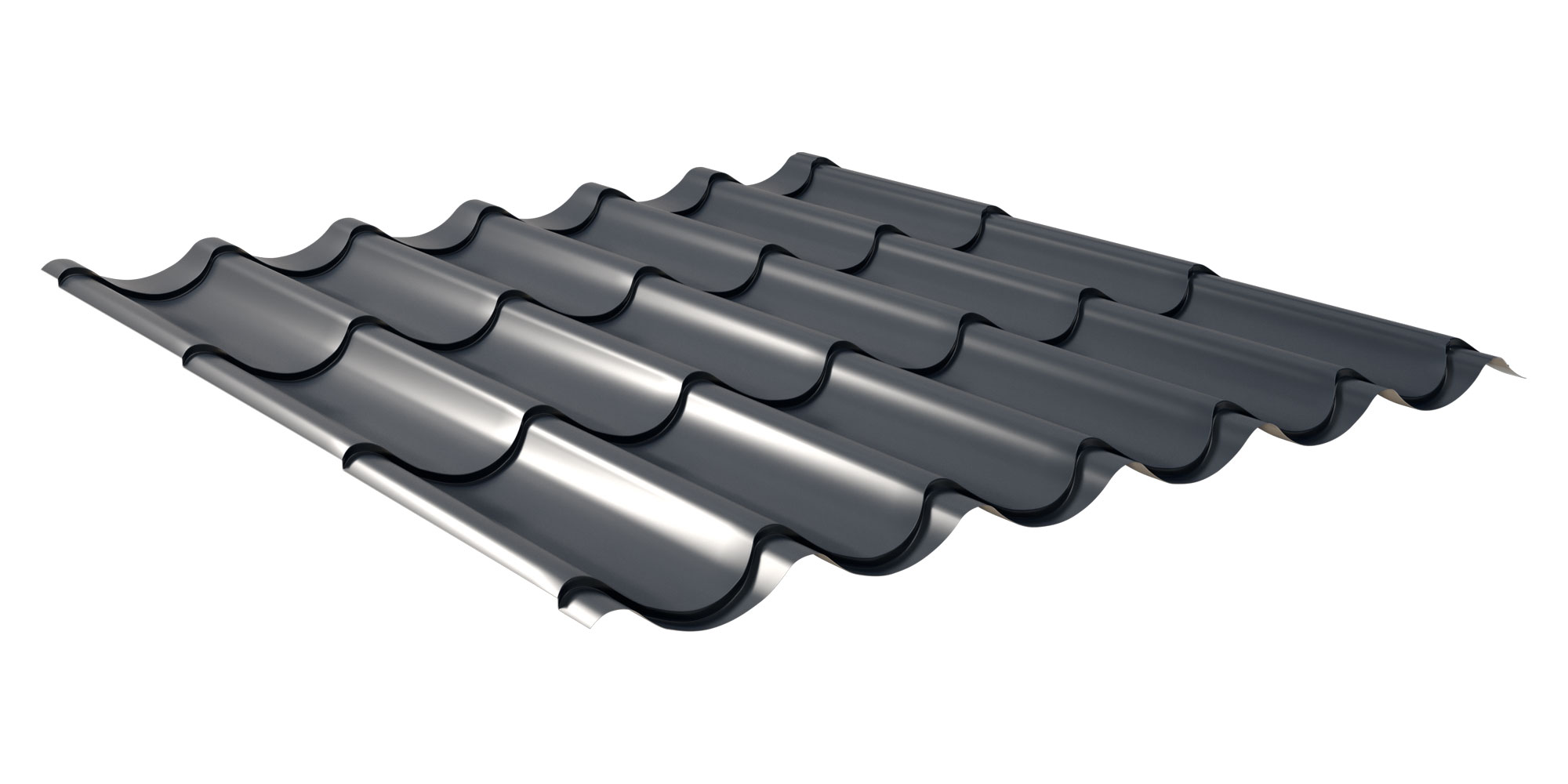

TYP 2/1060
DACHPFANNENPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 47 mm
  • Plattenbreite = 1140 mm
  • Nutz-/Abrechnungsbreite = 1060 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 450 –
7100		 0,50 5,30 5650TTK
60 μm Puramid 5250TTK
35 μm Mattpolyester 5150TTK
25 μm Polyester 5150TTK
Aluminium
25 μm Polyester		 0,70 2,35 9070TTK
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 50500LF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD 50700LF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m²
 0,10 TTKV

Produktionszuschlag für Bestellungen Pfannenbleche Typ 2/1060 unter 20 m² pro Farbe und Beschichtung 6020AVL
Produktionszuschlag für Bestellungen Vliesstoffbeschichtung unter 20 m² 6100AVL

ACHTUNG! Mindestdachneigung für Pfannenbleche beträgt 7°.
Verlegung von links nach rechts.



Zur detaillierten Farbtabelle

Stahl Aluminium

Typ 2/1060 – Polycarbonat, glasklar
kein Zuschnitt möglich

  • Nutzbreite = 106 mm
  • Ø Befestigungsbedarf Stck./m² = –
Farbe und %
Lichtdurchlass		 Länge
mm		 Stärke mm/
Qualität		 Art.-Nr.
glasklar
ca. 90 %		 800 1,0 3510TTK


ACHTUNG! Eine Verlegung in Reihe, mit zwei oder mehr Lichtelementen, wird nicht empfohlen.

TYP EUROPA
DACHPFANNENPROFIL

Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 63 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1010 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 450 –
8000
 0,50 5,30 5650TTE
60 μm Puramid 5250TTE
35 μm Mattpolyester 5150TTE
25 μm Polyester 5150TTE
25 μm Polyester 0,63 6,98 5063TTE
Aluminium
25 μm Polyester		   0,70 2,35 9070TTE
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 50500LEF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD 50700LEF
Zuschlag für Vliesstoffbeschichtung 110 g – Feuchtigkeitsaufnahme 1000 pro / m².  Beidseitiger Rückschnitt
 0,10 TTEV
Zuschlag für Vliesstoffbeschichtung 110 g – Feuchtigkeitsaufnahme 1000 pro / m².  Traufseitiger Rückschnitt 0,10 TTEVT

Produktionszuschlag für Bestellungen Pfannenbleche Typ 2/1060 unter 20 m² pro Farbe und Beschichtung
Produktionszuschlag für Bestellungen Vliesstoffbeschichtung unter 20 m²

ACHTUNG! Mindestdachneigung für Pfannenbleche beträgt 10°.
Verlegung von rechts nach links.



Zur detaillierten Farbtabelle

Stahl Aluminium

Abholartikel Sangerhausen Informationen hier

W-33/500 LR TRAPEZPROFIL

mit Tiefsickenprofilierung
Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 33 mm
  • Plattenbreite = 548 mm
  • Nutz-/Abrechnungsbreite = 500 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
7000		 0,50 5,25 5650W33LR
60 μm Puramid 5250W33LR
35 μm
Mattpolyester		 5150W33LR
25 μm Polyester 5050W33LR
0,63 6,65 5063W33LR
0,75 7,90 5075W33LR
25 my Polyester  150 –
6000		 0,40 4,20 5000W33LR
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
7000		 0,50 5,25 505041W33LR
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W33LR
Aluminium
25 μm Polyester		 0,70 2,40 9070W33LR
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W33LRF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W33LRF
Zuschlag für
Vliesstoffbeschichtung 1100g
Feuchtigkeitsaufnahme pro m²
 0,10 W33LRV


Zur detaillierten Farbtabelle

Stahl Aluminium

W-33/500 LE TRAPEZPROFIL

ohne Tiefsickenprofilierung
Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 33 mm
  • Plattenbreite = 548 mm
  • Nutz-/Abrechnungsbreite = 500 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
7000		 0,50 5,25 5650W33LE
60 μm Puramid 5250W33LE
35 μm
Mattpolyester		 5150W33LE
25 μm Polyester 5050W33LE
0,63 6,65 5063W33LE
0,75 7,90 5075W33LE
25 my Polyester  150 –
6000		 0,40 4,20 5000W33LE
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
7000		 0,50 5,25 505041W33LE
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W33LE
Aluminium
25 μm Polyester		 0,70 2,40 9070W33LE
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W33LEF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W33LEF
Zuschlag für
Vliesstoffbeschichtung 1100g
Feuchtigkeitsaufnahme pro m²
 0,10 W33LEV


Zur detaillierten Farbtabelle

Stahl Aluminium

TYP 2/1060
DACHPFANNENPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 47 mm
  • Plattenbreite = 1140 mm
  • Nutz-/Abrechnungsbreite = 1060 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 450 –
7100		 0,50 5,30 5650TTK
60 μm Puramid 5250TTK
35 μm
Mattpolyester		 5150TTK
25 μm Polyester 5050TTK
Aluminium
25 μm Polyester		 0,70 2,35 9070TTK
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 50TTKF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 50TTKF
Zuschlag für
Vliesstoffbeschichtung 1100g
Feuchtigkeitsaufnahme pro m²
 0,10 TTKV

Produktionszuschlag für Bestellungen
Pfannenbleche Typ 2/1060 unter 20 m²
pro Farbe und Beschichtung		 6020AVL
Produktionszuschlag für Bestellungen
Vliesstoffbeschichtung unter 20 m²		 6100AVL

ACHTUNG! Mindestdachneigung für Pfannenbleche beträgt 7°.
Verlegung von links nach rechts.



Zur detaillierten Farbtabelle

Stahl Aluminium

Typ 2/1060 – Polycarbonat, glasklar
kein Zuschnitt möglich

  • Nutzbreite = 106 mm
  • Ø Befestigungsbedarf Stck./m² = –
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm/
Qualität		 Art.-Nr.
glasklar
ca. 90 %		 800 1,0 3510TTK


ACHTUNG! Eine Verlegung in Reihe, mit zwei oder mehr Lichtelementen, wird nicht empfohlen.

TYP EUROPA
DACHPFANNENPROFIL

Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 63 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1010 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 450 –
8000
 0,50 5,30 5650TTE
60 μm Puramid 5250TTE
35 μm Mattpolyester 5150TTE
25 μm Polyester 5150TTE
25 μm Polyester 0,63 6,98 5063TTE
Aluminium
25 μm Polyester		   0,70 2,35 9070TTE
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 50500LEF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD 50700LEF
Zuschlag für Vliesstoffbeschichtung 110 g – Feuchtigkeitsaufnahme 1000 pro / m².  Beidseitiger Rückschnitt
 0,10 TTEV
Zuschlag für Vliesstoffbeschichtung 110 g – Feuchtigkeitsaufnahme 1000 pro / m².  Traufseitiger Rückschnitt 0,10 TTEVT

Produktionszuschlag für Bestellungen Pfannenbleche Typ 2/1060 unter 20 m² pro Farbe und Beschichtung
Produktionszuschlag für Bestellungen Vliesstoffbeschichtung unter 20 m²

ACHTUNG! Mindestdachneigung für Pfannenbleche beträgt 10°.
Verlegung von rechts nach links.



Zur detaillierten Farbtabelle

Stahl Aluminium

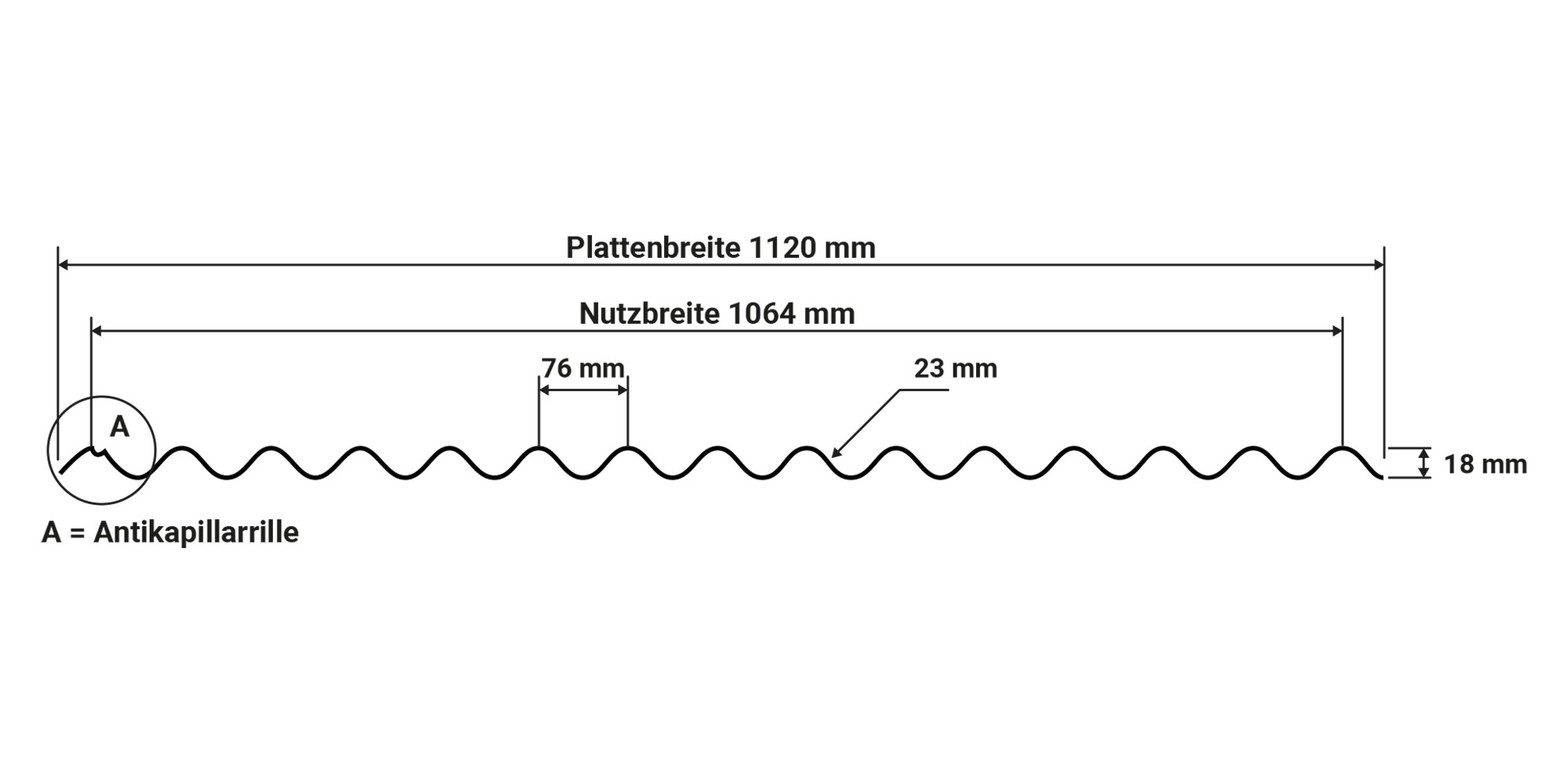

W-1/1064
SINUSPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe =  18 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1064 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
8000		 0,50 4,95 5650W1LR
60 μm Puramid 5250W1LR
35 μm Mattpolyester 5150W1LR
25 μm Polyester 5050W1LR
150 –
9000		 0,63 6,25 5063W1LR
150 –
10000		 0,75 7,45 5075W1LR
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
6000		 0,40 3,94 5000W1LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
8000		 0,50 4,95 505041W1LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W1LR
Aluminium
25 μm Polyester		 150 –
6000		 0,70 2,23 9070W1LR
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W1LRF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD W1LRF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W1LV
*Zuschlag für Vliesstoffbeschichtung SOUNDCONTROL 2500 g Feuchtigkeitsaufnahme pro / m² 0,25 W1SC

*Nur für 0,63 mm und 0,70 mm Stärken.


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-76/18 Sinus PVC – Polyvinylchlorid, klar

  • Breite = 1120 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 36147618



VLF-76/18 Sinus PC – Polycarbonat, glasklar und weiß-opal

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 0,9 3610WK112
weiß-opal
ca. 80 %
beidseitig
UV-beschichtet		 3610WO112



VLF-76/18 Sinus PC – Polycarbonat, Athermic

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 21 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,1 3611WAT112

VLF-line PC 76/18 Sinusplatte – Polycarbonat, NO DROP

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben,
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 3614WKV112

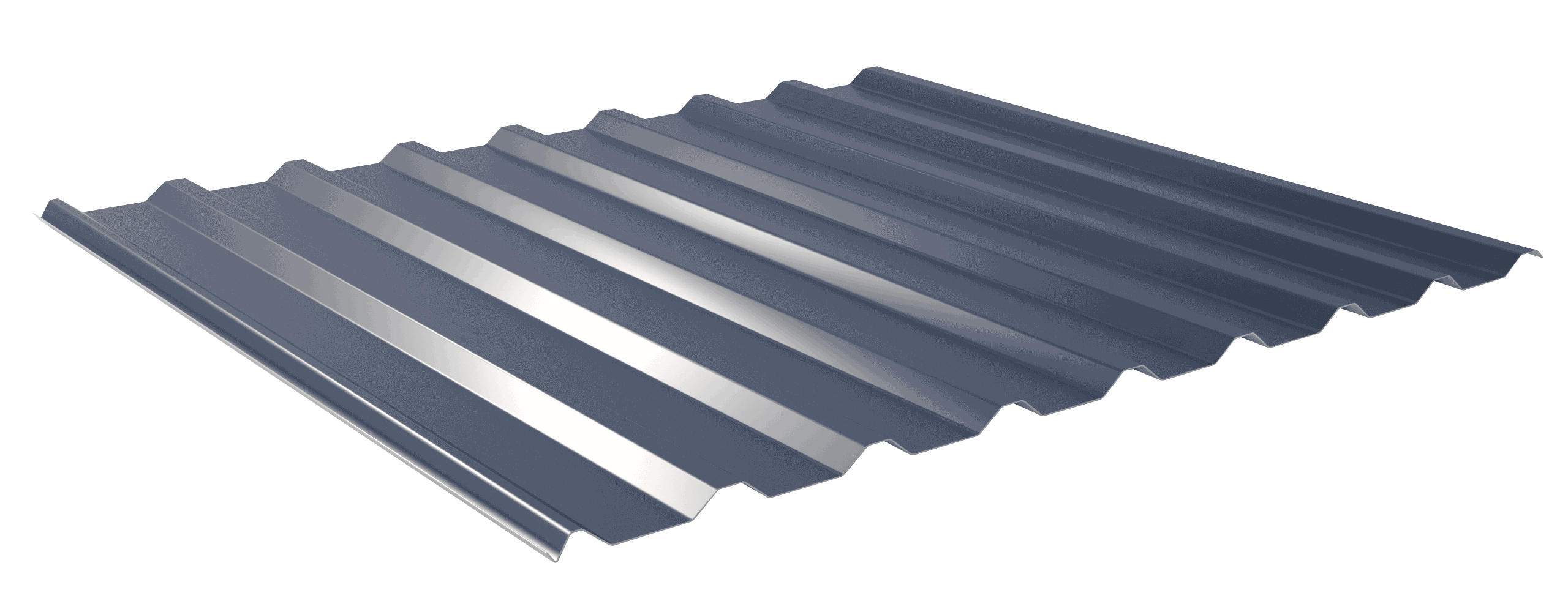

W-20/1100
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 20 mm
  • Plattenbreite = 1135 mm
  • Nutz-/Abrechnungsbreite = 1100 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
9000
 0,50
 4,80
 5650W20LR
60 μm Puramid 5250W20LR
35 μm Mattpolyester 5150W20LR
25 μm Polyester** 150 – 9000 0,50 4,80 5050W20LR
25 μm Polyester
 150 –
10000		 0,63 6,05 5063W20LR
150 –
11000		 0,75 7,02 5075W20LR
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
6000		 0,40 3,81 5000W20LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
9000		 0,50 4,80 505041W20LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W20LR
Aluminium
25 μm Polyester		 150 –
7000		 0,70 2,16 9070W20LR
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W20LF
Zuschlag für Schutzfolienkaschierung – Mattpolyesterbeschichtung / TTHD W20LF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W20LV
*Zuschlag für Vliesstoffbeschichtung SOUNDCONTROL 2500 g Feuchtigkeitsaufnahme pro / m² 0,25 W20SC

*Nicht für 0,40 mm Stahl geeignet.

 **25 µm Polyester – RAL 7016 Anthrazitgrau in folgenden Längen; 2m, 3m 4m, 5m, 6m und 7m


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-20/1100LR  PVC – Polyvinylchlorid, klar

  • Breite = 1144 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 5 Edelstahlschrauben
    6,5 x 65 mm, Kalotten: 26/49
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 3514W20LR



VLF-20/1100  PC – Polycarbonat, glasklar

  • Breite = 1138 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 65 mm, Kalotten: 26/49
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PCW20LR

W-35/1035
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 35 mm
  • Plattenbreite = 1070 mm
  • Nutz-/Abrechnungsbreite = 1035 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,01 5650W35LR
60 μm Puramid 5250W35LR
35 μm Mattpolyester 5150W35LR
25 μm Polyester 5050W35LR
150 –
11000		 0,63 6,45 5063W35LR
150 –
12000		 0,75 7,65 5075W35LR
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
8000		 0,40 4,05 5000W35LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
10000		 0,50 5,01 505041W35LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W1LR
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,29 9070W35LR
 Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung
 0,05 0,05 W35LRF
Zuschlag für Schutzfolienkaschierung – Mattpolyester / TTHD W35LRF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W35LV
*Zuschlag für Vliesstoffbeschichtung SOUNDCONTROL 2500 g Feuchtigkeitsaufnahme pro / m² 0,25 W35SC

*Nicht für 0,40 mm Stahl geeignet.


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-207/35  PVC – Polyvinylchlorid, klar
passend für: Dach und Wand

  • Breite = 1075 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,5 WHR 351535207K



VLF-207/35  PC – Polycarbonat, glasklar

  • Breite = 1070 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PC35207

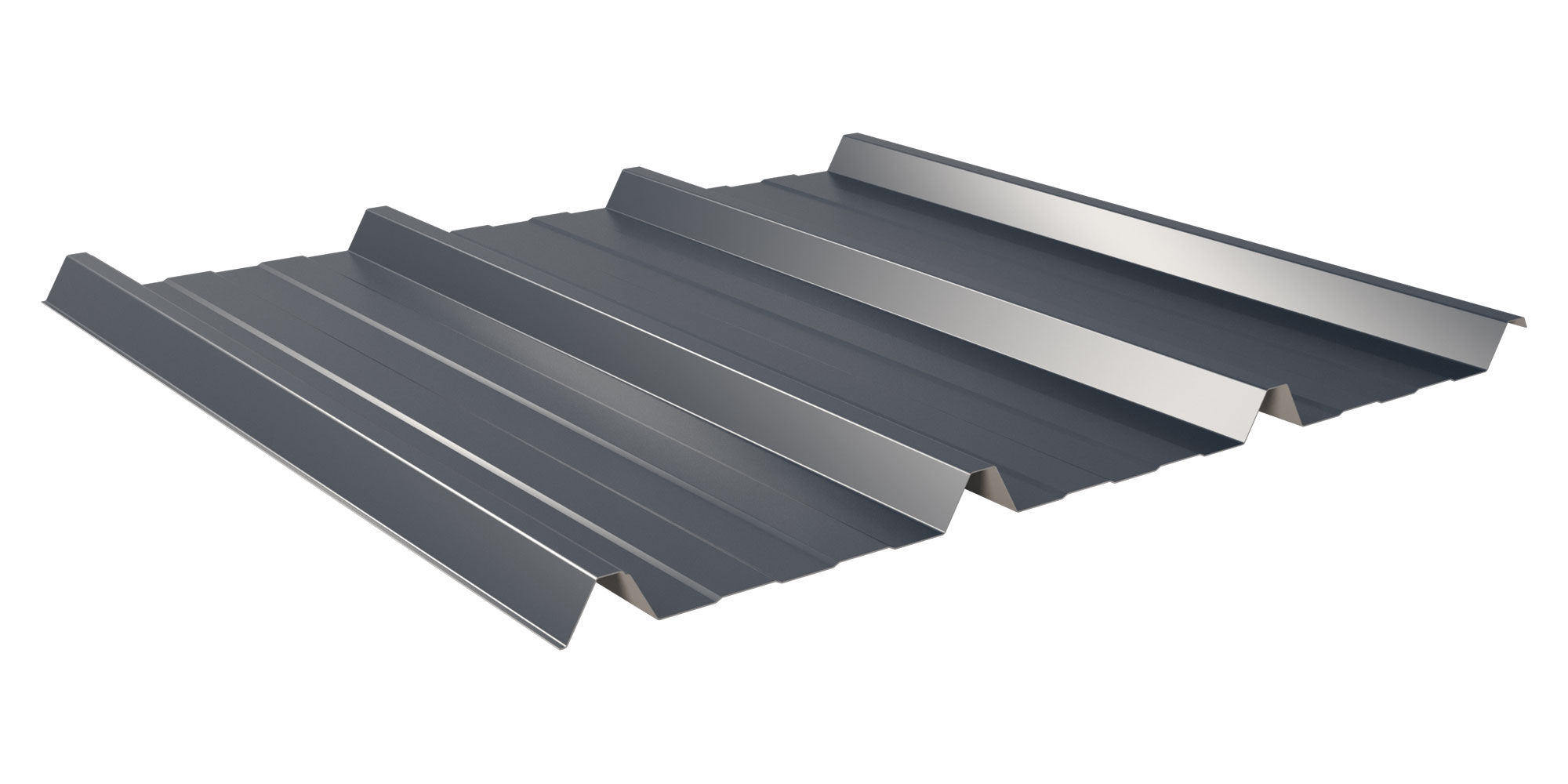

W-45/1000 (45/333) LR TRAPEZPROFIL

mit Tiefsickenprofilierung
Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 45 mm
  • Plattenbreite = 1069 mm
  • Nutz-/Abrechnungsbreite = 1000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,25 5650W45LR
60 μm Puramid 5250W45LR
35 μm Mattpolyester 5150W45LR
25 μm Polyester 5050W45LR
150 –
11000		 0,63 6,65 5063W45LR
150 –
12000		 0,75 7,90 5075W45LR
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
8000		 0,40 4,20 5000W45LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
10000		 0,50 5,25 505041W1LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W45LR
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,40 9070W45LR
Zuschlag für Schutzfolienkaschierung – Polyesterbeschichtung 0,05 0,05 W45LRF
Zuschlag für Schutzfolienkaschierung – Mattpolyester / TTHD W45LRF
Zuschlag für Vliesstoffbeschichtung 1100 g Feuchtigkeitsaufnahme pro / m² 0,10 W45LV
*Zuschlag für Vliesstoffbeschichtung SOUNDCONTROL 2500 g Feuchtigkeitsaufnahme pro / m² 0,25 W45SC

*Nicht für 0,40 mm Stahl geeignet.


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-45/1000  PC – Polycarbonat, glasklar

  • Breite = 1069mm
  • Nutzbreite = 1000 mm
  • Ø Befestigungsbedarf Stck./m² =  4 Edelstahlschrauben
    6,5 x 90 mm, Kalotten: 25/30
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PCW45LR

in kürze Lieferbar!

TP-104 TRAPEZPROFIL

Hochprofil

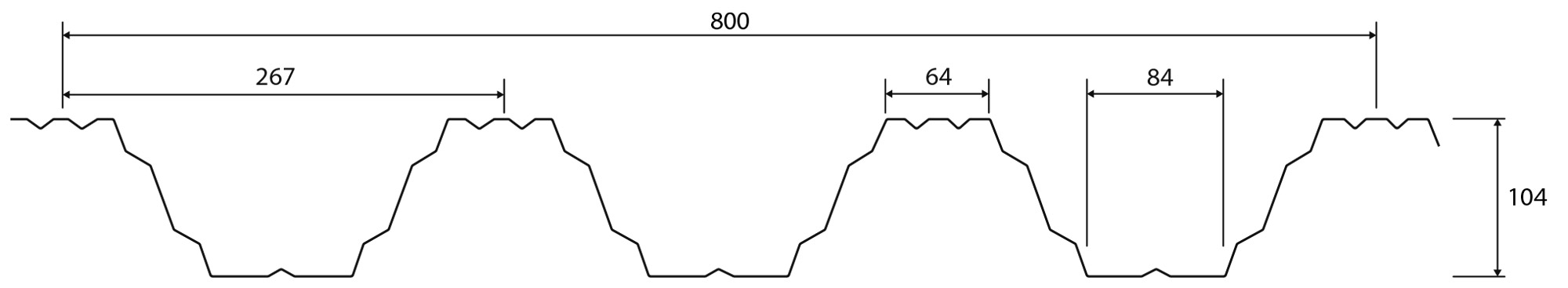

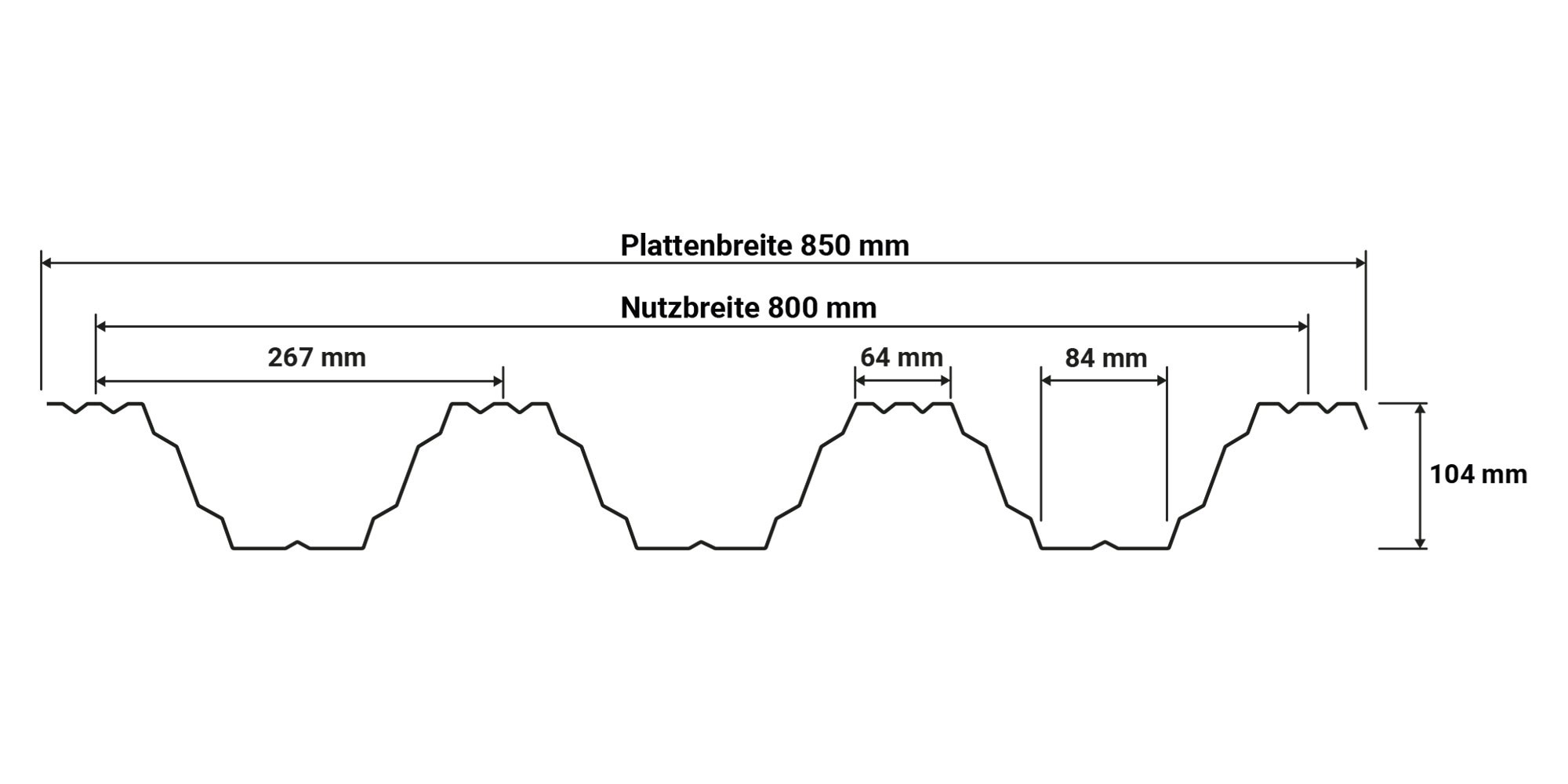

Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 104 mm
  • Plattenbreite = 850 mm
  • Nutz-/Abrechnungsbreite = 800 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
25 μm Polyester 150 –
12000		 0,65 7,40 5065TP104LR
150 –
12000		 0,75 8,60 5075TP104LR
150 –
12000		 0,88 9,50 5088TP104LR
Zuschlag für Antikondensvlies 95 g  0,10 TP104LV

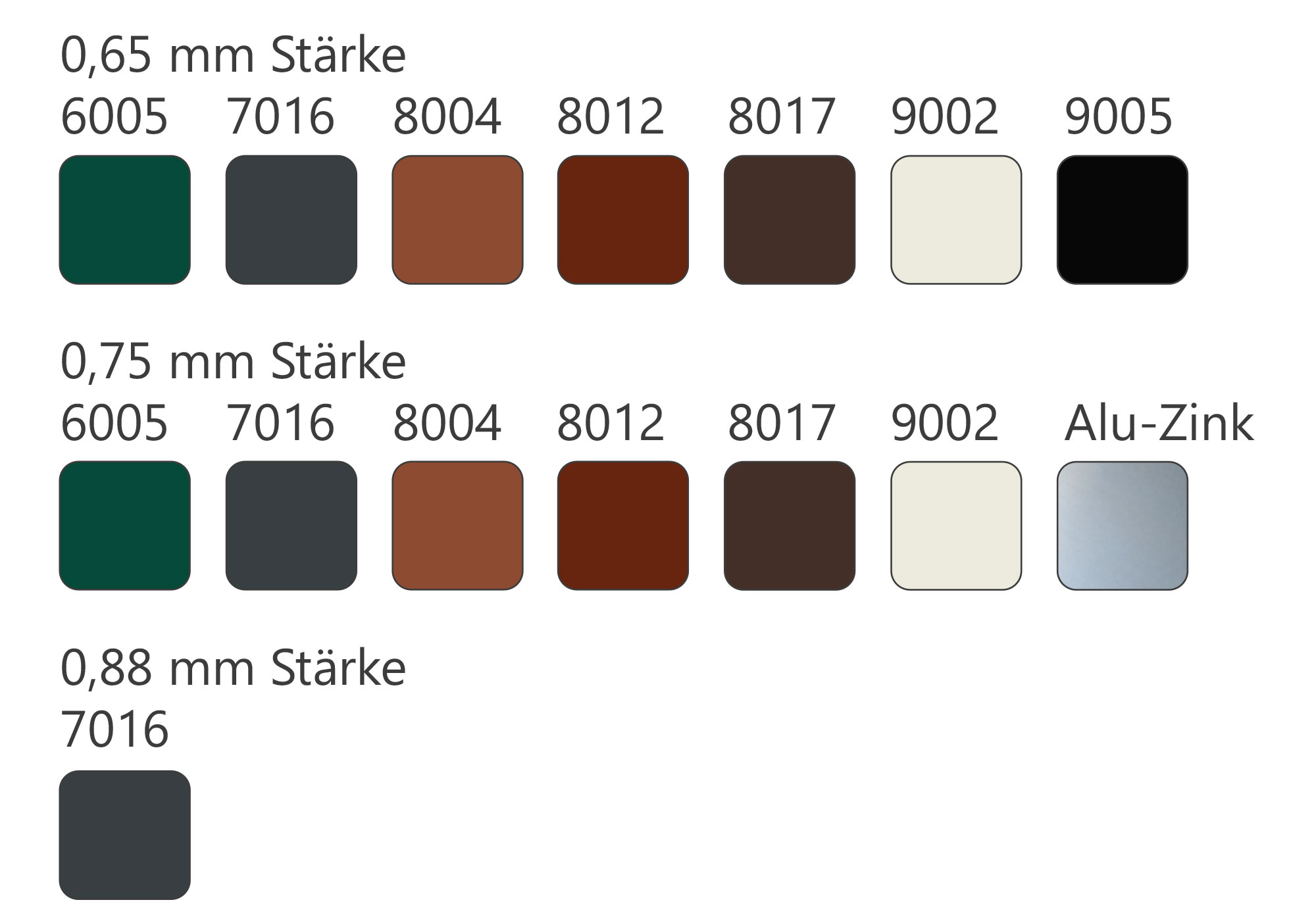

In folgenden Farben, Stärken & Beschichtungen erhältlich

    Stärke
0,65 mm		 Stärke
0,75 mm		 Stärke
0,88 mm
Farbbezeichnung Farbton 25 μm Polyester
RAL 6005 Mossgrün   ♦ ♦
RAL 7016 Anthrazitgrau   ♦ ♦ ♦
RAL 8004 Kupferbraun   ♦ ♦
RAL 8012 Rotbraun   ♦ ♦
RAL 8017 Schokoladenbraun   ♦ ♦
RAL 9002 Grauweiß   ♦ ♦
RAL 9005 Tiefschwarz   ♦
AluZink   ♦

W-1/1064
SINUSPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe =  18 mm
  • Plattenbreite = 1120 mm
  • Nutz-/Abrechnungsbreite = 1064 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
8000		 0,50 4,95 5650W1LR
60 μm Puramid 5250W1LR
35 μm
Mattpolyester		 5150W1LR
25 μm Polyester 5050W1LR
150 –
9000		 0,63 6,25 5063W1LR
150 –
10000		 0,75 7,45 5075W1LR
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
6000		 0,40 3,94 5000W1LR
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
8000		 0,50 4,95 505041W1LR
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W1LR
Aluminium
25 μm Polyester		 150 –
6000		 0,70 2,23 9070W1LR
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W1LRF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W1LRF
Zuschlag für
Vliesstoffbeschichtung 1100g
Feuchtigkeitsaufnahme pro m²
 0,10 W1LV
*Zuschlag für
Vliesstoffbeschichtung
SOUNDCONTROL 2500g
Feuchtigkeitsaufnahme pro m²		 0,25 W1SC

*Nur für 0,63 mm und 0,70 mm Stärken.


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-76/18 Sinus PVC – Polyvinylchlorid, klar

  • Breite = 1120 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 36147618



VLF-76/18 Sinus PC – Polycarbonat, glasklar und weiß-opal

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 0,9 3610WK112
weiß-opal
ca. 80 %
beidseitig
UV-beschichtet		 3610WO112



VLF-76/18 Sinus PC – Polycarbonat, Athermic

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 21 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,1 3611WAT112

VLF-line PC 76/18 Sinusplatte – Polycarbonat, NO DROP

  • Breite = 1116 mm
  • Nutzbreite = 1064 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben,
    4,5 x 45 mm, Abstandshalter: 76/18 Sinus
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 3614WKV112

W-20/1100
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 20 mm
  • Plattenbreite = 1135 mm
  • Nutz-/Abrechnungsbreite = 1100 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
9000
 0,50
 4,80
 5650W20LR
60 μm Puramid 5250W20LR
35 μm Mattpolyester 5150W20LR
25 μm Polyester** 150 – 9000 0,50 4,80 5050W20LR
25 μm Polyester
 150 –
10000		 0,63 6,05 5063W20LR
150 –
11000		 0,75 7,02 5075W20LR
25 my Polyester Sonderposten
ohne DIN und Garantie		 150 –
6000		 0,40 3,81 5000W20LR
Holzoptik Ahorn
35 μm Strukturpolyester		 150 –
9000		 0,50 4,80 505041W20LR
Holzoptik Eiche
35 μm Strukturpolyester		 505043W20LR
Aluminium
25 μm Polyester		 150 –
7000		 0,70 2,16 9070W20LR
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W20LF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyesterbeschichtung / TTHD		 W20LF
Zuschlag für
Vliesstoffbeschichtung 1100 g
Feuchtigkeitsaufnahme pro / m²		 0,10 W20LV
*Zuschlag für
Vliesstoffbeschichtung
SOUNDCONTROL 2500 g
Feuchtigkeitsaufnahme pro / m²		 0,25 W20SC

*Nicht für 0,40 mm Stahl geeignet.

 **25 µm Polyester – RAL 7016 Anthrazitgrau in folgenden Längen; 2m, 3m 4m, 5m, 6m und 7m




Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-20/1100LR  PVC – Polyvinylchlorid, klar

  • Breite = 1144 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 5 Edelstahlschrauben
    6,5 x 65 mm, Kalotten: 26/49
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,4 WHR 3514W20LR



VLF-20/1100  PC – Polycarbonat, glasklar

  • Breite = 1138 mm
  • Nutzbreite = 1100 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 65 mm, Kalotten: 26/49
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
einseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PCW20LR

W-35/1035
TRAPEZPROFIL

Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 35 mm
  • Plattenbreite = 1070 mm
  • Nutz-/Abrechnungsbreite = 1035 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,01 5650W353LR
60 μm Puramid 5250W35LR
35 μm
Mattpolyester		 5150W35LR
25 μm Polyester 5050W35LR
150 –
11000		 0,63 6,45 5063W35LR
150 –
12000		 0,75 7,65 5075W35LR
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
8000		 0,40 4,05 5000W35LR
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
10000		 0,50 5,01 505041W35LR
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W35LR
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,29 9070W35LR
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W35LRF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W35LRF
Zuschlag für
Vliesstoffbeschichtung 1100g
Feuchtigkeitsaufnahme pro m²
 0,10 W35LV
*Zuschlag für
Vliesstoffbeschichtung
SOUNDCONTROL 2500g
Feuchtigkeitsaufnahme pro m²		 0,25 W35SC

*Nicht für 0,40 mm Stahl geeignet.


Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-207/35  PVC – Polyvinylchlorid, klar
passend für: Dach und Wand

  • Breite = 1075 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
klar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,5 WHR 351535207K



VLF-207/35  PC – Polycarbonat, glasklar

  • Breite = 1070 mm
  • Nutzbreite = 1035 mm
  • Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
    6,5 x 75 mm, Kalotten: 41/32
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PC35207

W-45/1000 (45/333) LR TRAPEZPROFIL

mir Tiefsickenprofilierung
Querschnitt
Technische Daten
Farben
Lichtplatte
Montage

  • Profilhöhe = 45 mm
  • Plattenbreite = 1060 mm
  • Nutz-/Abrechnungsbreite = 1000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco 150 –
10000		 0,50 5,25 5650W45LR
60 μm Puramid 5250W45LR
35 μm
Mattpolyester		 5150W45LR
25 μm Polyester 5050W45LR
150 –
11000		 0,63 6,65 5063W45LR
150 –
12000		 0,75 7,90 5075W45LR
25 my Polyester
Sonderposten
ohne DIN und
Garantie		 150 –
8000		 0,40 4,20 5000W45LR
Holzoptik Ahorn
35 μm Struktur-
polyester		 150 –
10000		 0,50 5,25 505041W45LR
Holzoptik Eiche
35 μm Struktur-
polyester		 505043W45LR
Aluminium
25 μm Polyester		 150 –
9000		 0,70 2,40 9070W45LR
Aluminium
ZincOptic
25 μm Polyester		 907000W45LR
Zuschlag für
Schutzfolienkaschierung –
Polyesterbeschichtung		 0,05 0,05 W45LRF
Zuschlag für
Schutzfolienkaschierung –
Mattpolyester / TTHD		 W45LRF
Zuschlag für
Vliesstoffbeschichtung 900g
Feuchtigkeitsaufnahme pro m²
 0,10 W45LV
*Zuschlag für
Vliesstoffbeschichtung
SOUNDCONTROL 2500g
Feuchtigkeitsaufnahme pro m²		 0,25 W45SC

*Nicht für 0,40 mm Stahl geeignet.




Zur detaillierten Farbtabelle

Stahl Aluminium

VLF-45/1000  PC – Polycarbonat, glasklar

  • Breite = 1069mm
  • Nutzbreite = 1000 mm
  • Ø Befestigungsbedarf Stck./m² =  4 Edelstahlschrauben
    6,5 x 90 mm, Kalotten: 25/30
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %
beidseitig
UV-beschichtet		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000		 1,0 3510PCW45LR

in kürze Lieferbar!

TP-104 TRAPEZPROFIL

Hochprofil
Querschnitt
Technische Daten
Farben
Montage

  • Profilhöhe = 104 mm
  • Plattenbreite = 850 mm
  • Nutz-/Abrechnungsbreite = 800 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Lieferform Lieferlänge
in mm		 Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
25 μm Polyester 150 –
12000		 0,65 7,40 5065TP104LR
150 –
12000		 0,75 8,60 5075TP104LR
150 –
12000		 0,88 9,50 5088TP104LR
Zuschlag für Antikondesvlies 95g 0,10 TP104LV

In folgenden Farben, Stärken & Beschichtungen erhältlich

    Stärke
0,65 mm		 Stärke
0,75 mm		 Stärke
0,88 mm
Farbbezeichnung Farbton 25 μm Polyester
RAL 6005 Mossgrün   ♦ ♦
RAL 7016 Anthrazitgrau   ♦ ♦ ♦
RAL 8004 Kupferbraun   ♦ ♦
RAL 8012 Rotbraun   ♦ ♦
RAL 8017 Schokoladenbraun   ♦ ♦
RAL 9002 Grauweiß   ♦ ♦
RAL 9005 Tiefschwarz   ♦
AluZink   ♦

VLIESSTOFFBESCHICHTUNG

Kondensatschutz Typ 1100
Kondensatschutz / Schallabsober SOUNDCONTROL

Kondensatschutz Typ 1100

Absorbiert eventuell anfallendes Kondenswasser zwischen waagerechter Verlegung bis max. 1000 g/m² und senkrechter Verlegung bis max. 600 g/m². Für alle lieferbaren Farben und Beschichtungen.

Eigenschaft Art.-Nr.
Typ 2/1060 TTKV
Typ Europa TTEV
W-1/1064 W1LV
W-20/1100 W20LV
W-33/500 W33LV
W-35/1035 W35LV
W-45/1000 W45LV
TP-104 TP104V

Kondensatschutz / Schallabsober SOUNDCONTROL

SOUNDCONTROL ermöglicht durch seine poröse Struktur eine effektive Schallabsorbtion und dämpft den durch Regen verursachten Lärm enorm. SOUNDCONTROL absorbiert eventuell anfallendes Kondenswasser zwischen waagerechter Verlegung bis max. 2500 g/m². Nicht erhältlich für Profil Typ 2/1060 und W-33/500.

  • Für W-1/1064 nur in Stahl von 0,63 mm bis 0,75 mm.
  • Nicht für 0,40 mm Stahl geeignet.
Eigenschaft Art.-Nr.
W-1/1064* W1SC
W-20/1100 W20SC
W-35/1035 W35SC
W-45/1000 W45SC
Mehr Informationen

VLIESSTOFFBESCHICHTUNG

Kondensatschutz Typ 1100
Kondensatschutz / Schallabsober SOUNDCONTROL

Kondensatschutz Typ 1100

Absorbiert eventuell anfallendes Kondenswasser zwischen waagerechter Verlegung bis max. 1100 g/m² und senkrechter Verlegung bis max. 600 g/m². Für alle lieferbaren Farben und Beschichtungen.

Eigenschaft Art.-Nr.
Typ 2/1060 TTKV
Typ Europa TTEV
W-1/1064 W1LV
W-20/1100 W20LV
W-33/500 W33LV
W-35/1035 W35LV
W-45/1000 W45LV
TP-104  TP104LV

Kondensatschutz / Schallabsober SOUNDCONTROL

SOUNDCONTROL ermöglicht durch seine poröse Struktur eine effektive Schallabsorbtion und dämpft den durch Regen verursachten Lärm enorm. SOUNDCONTROL absorbiert eventuell anfallendes Kondenswasser zwischen waagerechter Verlegung bis max. 2500 g/m². Nicht erhältlich für Profil Typ 2/1060 und W-33/500.

  • Für W-1/1064 nur in Stahl von 0,63 mm bis 0,75 mm.
  • Nicht für 0,40 mm Stahl geeignet.
Eigenschaft Art.-Nr.
W-1/1064* W1SC
W-20/1100 W20SC
W-35/1035 W35SC
W-45/1000 W45SC
Mehr Informationen
WordPress Cookie Hinweis von Real Cookie Banner
