TYP-2/1060
DACHPFANNENPROFIL

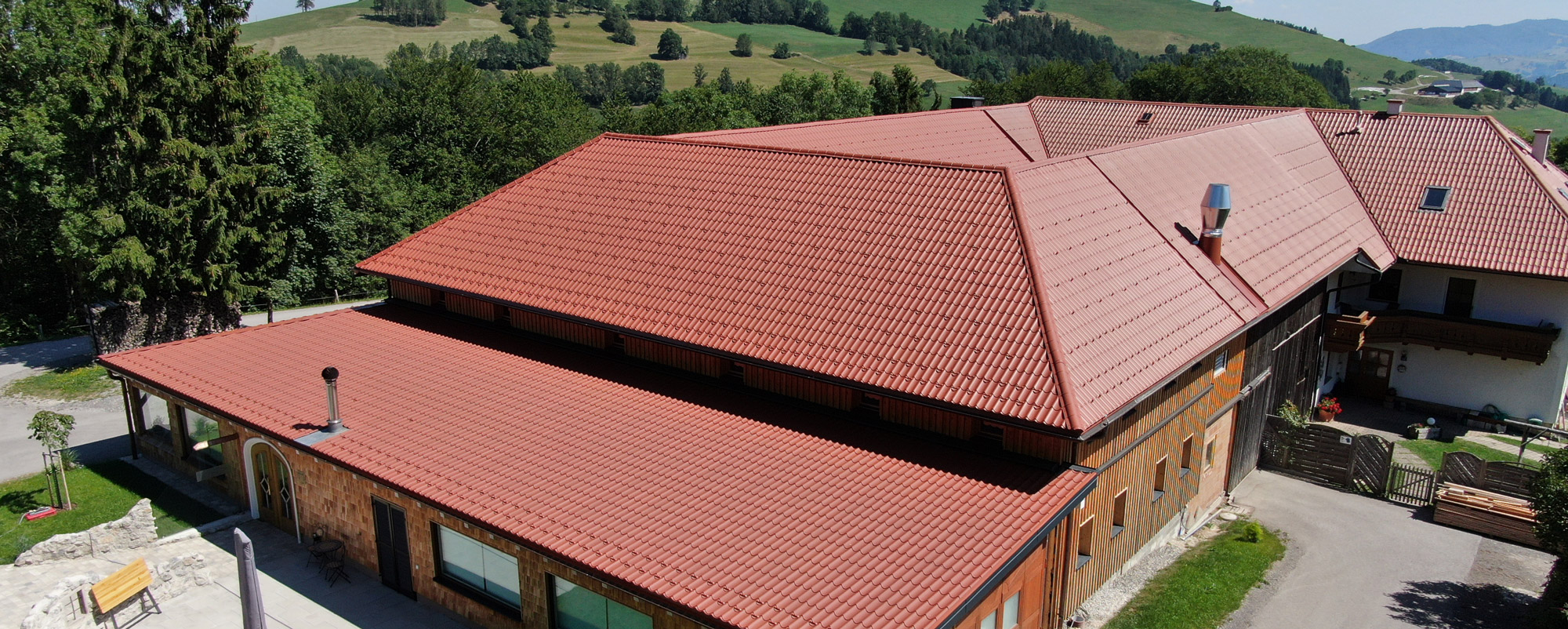

Unser klassisches Dachpfannenprofil Typ 2/1060 aus Stahl vereint die wunderschöne Optik von echten Dachpfannen mit allen Vorteilen einer Leichtmetalldacheindeckung.
Klassische Dachpfannen-Optik
Antikapillarrille
Leichtes Gewicht
Schnelle Montag
Artikelnummer MUO
Für Dachpfannenbleche ist eine Mindestdachneigung von 7° nötig! Es besitzt standardmäßig eine Antikapillarrille, welche eingedrungenes Wasser abfängt und in Richtung Traufe abfließen lässt.
Verlegung erfolgt von links nach rechts.

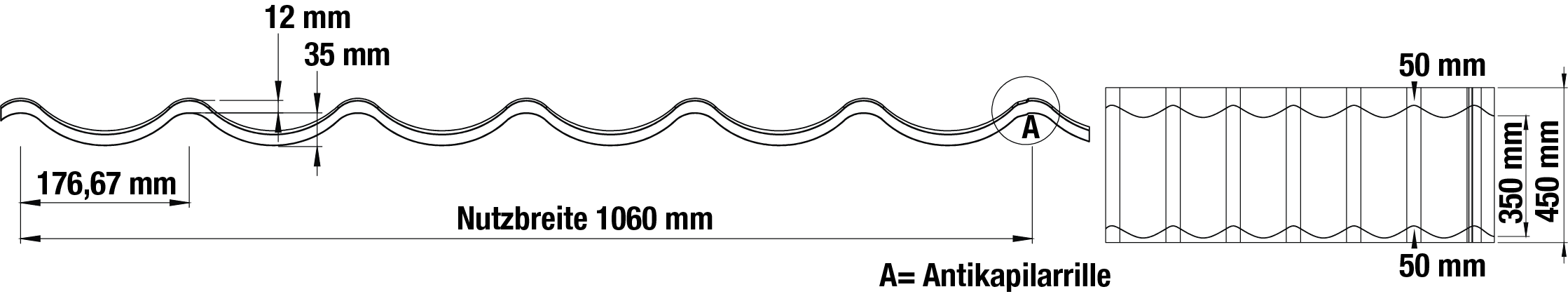

Profilhöhe = 47 mm
Plattenbreite = 1140 mm
Nutz-/Abrechnungsbreite = 1060 mm
Zinkauflage (ausgen. Aluminium) = 275 g/m²
| Lieferläge in mm | Stärke in mm | Gewicht in kg/m³ |
| 450 – 7100 | 0,50 | 5,30 |
| 450 – 7100 | 0,70 (Alu) | 2,35 |
Zusatzoptionen
Schutzfolienkaschierung
Vliesstoffbeschichtung 70g (0,10 kg/m²)
Vliesstoffbeschichtung 110g (0,10 kg/m²)
Vliesstoffbeschichtung 200g (0,25 kg/m²)
Beachten Sie: Eine Vliesstoffbeschichtung ist erst ab einer Lieferlänge von 100mm möglich!
Produktionskostenzuschlag
für Bestellungen unter 25m² pro Farbe, Beschichtung und Vliesstoffbeschichtung.
Dazu passt
Passende Windschutz-Ortgänge und Firstendscheiben.
Firstbleche halbrund, sowie passende Formteile
FIRSTBLECH HALBRUND
Einsatzbereich: als First- /Gratabdeckung, DN7° – 35° einsetzbar, für Dachpfannenbleche
Artikelnummer MUO
Gesamtlänge: 1850 mm
Nutzlänge: 1720 mm
Halbrunde Öffnung: 190 mm
Schenkellänge: 35 mm
Einsatzbereich: als First- /Gratabdeckung, DN7° – 35° einsetzbar, für Dachbleche
Befestigungsbedarf pro lfdm.: 8 Stk. A2 4,8 x 20 mm
| Stärke in mm | Gewicht in kg/St |
| 0,50 | 2,40 |
| 0,70 (Alu) | 1,50 |
JA-DACHFLÄCHEN-
ENTLÜFTER
Das verbaute Schutzsieb sichert effizient gegen das Eindringen von Insekten und Flugschnee ab!
Artikelnummer MUO
Lüftungsquerschnitt: 200 mm
Gewicht: 0,80 kg
für Profil: Dachpfannenprofil Typ 2/1060
Einsatzbereich: als Zusätzliche Dachflächenbe- und entlüftung.
Befestigungsbedarf pro lfdm.: 4 Masterplug Schrauben.
| Stärke in mm | Gewicht in kg/St |
| 0,50 | 2,40 |
| 0,70 (Alu) | 1,50 |
SKH-SCHRAUBEN
SW8-Schrauben mit selbstbohrender Spitze und den Maßen von 4,8 x 80 mm oder 4,8 x 60 mm, für eine schnelle und einfache Montage auf Holzunterkonstruktionen.
| Größe | Artikelnummer |
| 4,8 x 80 mm | 5880 |
| 4,8 x 60 mm | 5860 |
Größe: 4,8 x 80 mm
Dichtung: 14 mm EPDM
Verwendung: Dach und Wand
für Profil: Sinus-, Trapez- und Dachpfannenprofil
Untergrund: Holzunterkonstruktion
Antrieb: SW8, kein vorbohren
VLF-70/18
SPUNDWAND
Die biobasierte PVC Spundwand 70/18 Spundwand bietet nicht nur eine angenehme Lichtdurchlässigkeit, sondern überzeugt auch durch ein Modernes Erscheinungsbild für vielseitige Anwendungen im Innen- und Außenbereich.
Artikelnummer 38137010101
Farbe: Klar
Lichdurchlass: ca.85%
Stärke: 1,3 mm
Plattenbreite: 1090 mm
Nutz-/Abrechnungsbreite: 1045 mm
Längen
2000, 2500, 3000, 3500, 4000, 5000, 6000, 7000, 8000 mm
Befestigungsbedarf pro m²: 8 Spenglerschrauben 4,5 x 54 mm, Abstandshalter – 70/18 Spundwand
THERMO/CLASSIC KLIP
ALS RANDPROFIL
Für die herkömmliche Verlegung wird das Oberprofil auch als Unterprofil eingesetzt. Thermische Trennung erfolgt von oben nach unten, aber nicht von außen nach innen. Dadurch gibt es im Randbereich weiterhin Wärmebrücken.
für Plattenstärke: 16 mm
Breite: 60 oder 70 mm
Längen
2000, 2500, 3000, 3500, 4000, 5000, 6000, 7000 mm
| Breite | Artikelnummer |
| 60 mm | 48166000 |
| 70 mm | 48167000 |
| Stärke 0,40 mm |
Stärke 0,50 mm |
Stärke 0,63 mm |
Stärke 0,75 mm |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Farbbezeichnung | Farbton | 25 μm Polyester |
25 μm Polyester |
35 μm Mattpolyester |
35 μm Struktur- polyester |
60 μm Puramid |
80 μm Shimoco |
25 μm Polyester |
25 μm Polyester |
60 μm Puramid |
| RAL 3005 Weinrot | ♦ | |||||||||
| RAL 6005 Moosgrün | ♦ | |||||||||
| RAL 6020 Chromoxidgrün | ♦ | ♦ | ♦ | |||||||
| RAL 7016 Anthrazitgrau | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ | |||
| RAL 7035 Lichtgrau | ♦ | |||||||||
| RAL 8004 Kupferbraun | ♦ | ♦ | ♦ | ♦ | ||||||
| RAL 8011 Nussbraun | ♦ | |||||||||
| RAL 8012 Rotbraun | ♦ | ♦ | ♦ | |||||||
| RAL 8014 Sepiabraun | ♦ | ♦ | ||||||||
| RAL 8017 Schokoladenbraun | ♦ | ♦ | ||||||||
| RAL 9002 Grauweiß | ♦ | ♦ | ♦ | |||||||
| RAL 9005 Tiefschwarz | ♦ | ♦ | ||||||||
| RAL 9006 Weißaluminium | ♦ | ♦ | ♦ | |||||||
| RAL 9007 Graualuminium | ♦ | |||||||||
| RAL 9010 Reinweiß | ♦ | |||||||||
| 43 Holzoptik Eiche dunkel |
 |
♦ | ||||||||
| 23 Dunkelgrau *RAL 7024 | ♦ | |||||||||
| 75 Ziegelrot *RAL 8004 | ♦ | |||||||||
| 33 Schwarz *RAL 9005 | ♦ | |||||||||
| 25 µm Polyester – 0,40 mm Stärke | |||||
| RAL 6020 Chromoxidgrün | RAL 7016 Anthrazitgrau | RAL 8004 Kupferbraun | RAL 8014 Sepiabraun | ||
| 25 µm Polyester – 0,50 mm Stärke | |||||
| RAL 3005 Weinrot |
RAL 6020 Chromoxidgrün |
RAL 7016 Anthrazitgrau |
RAL 7035 Lichtgrau |
RAL 8004 Kupferbraun |
RAL 8012 Rotbraun |
| RAL 8014 Sepiabraun |
RAL 9002 Grauweiß |
RAL 9005 Tiefschwarz |
RAL 9006 Weißaluminium |
RAL 9007 Graualuminium |
RAL 9010 Reinweiß |
| 25 µm Polyester – 0,63 mm Stärke | |||||
| RAL 6020 Chromoxidgrün |
RAL 7016 Anthrazitgrau |
RAL 8004 Kupferbraun |
RAL 8012 Rotbraun |
RAL 8004 Kupferbraun |
RAL 8017 Schokoladenbraun |
| RAL 9002 Grauweiß |
RAL 9006 Weißaluminium |
||||
| 25 µm Polyester – 0,75 mm Stärke | |||||
| RAL 6020 Chromoxidgrün |
RAL 7016 Anthrazitgrau |
RAL 8004 Kupferbraun |
RAL 8011 Nussbraun |
RAL 8012 Rotbraun |
RAL 8017 Schokoladenbraun |
| RAL 9002 Grauweiß |
RAL 9006 Weißaluminium |
||||
| 35 µm Mattpolyester – 0,50 mm Stärke | |||||
| 23* RAL 7024 Dunkelgrau |
75* RAL 8004 Ziegelrot |
33* RAL 9005 Schwarz |
|||
| 35 µm Strukturpolyester – 0,50 mm Stärke | |||||
| 43 Holzoptik Eich, dunkel |
|||||
 |
|||||
| 60 µm Puramid – 0,50 mm Stärke | |||||
| RAL 6005 Moosgrün |
RAL 7016 Anthrazitgrau |
||||
| 60 µm Puramid – 0,75 mm Stärke | |||||
| RAL 7016 Anthrazitgrau |
|||||
| 80 µm Shimoco – 0,50 mm Stärke | |||||
| RAL 7016 Anthrazitgrau |
RAL 9005 Tiefschwarz |
||||
| AluZink – Walzblank | |||||
| 0,40 mm | 0,50 mm | 0,75 mm | |||
 |
|
|
|||
| 25 µm Polyester – 0,40 mm Stärke | |||||
| RAL 8012 Rotbraun |
|||||
| 25 µm Polyester – 0,63 mm Stärke | |||||
| RAL 9010 Reinweiß |
|||||
| 35 µm Mattpolyester – 0,50 mm Stärke | |||||
| 29* RAL 3009 Rot |
32* RAL 8014 Dunkelbraun |
||||
| 35 µm Strukturpolyester – 0,50 mm Stärke | |||||
| 41 Holzoptik Ahorn |
|||||
|
|||||
| 60 µm Puramid – 0,50 mm Stärke | |||||
| RAL 8004 Kupferbraun |
RAL 8012 Rotbraun |
RAL 8017 Schokoladenbraun |
|||
| 80 µm Shimoco – 0,50 mm Stärke | |||||
| RAL 6020 Chromoxidgrün |
RAL 8004 Kupferbraun |
||||
| 25 µm Polyester – 0,70 mm Stärke | |||||
| RAL 6020 Chromoxidgrün |
RAL 7016 Anthrazitgrau |
RAL 8012 Rotbraun |
RAL 9006 Weißaluminium |
RAL 9007 Graualuminium |
|
Verträglichkeitstabelle
Quelle: IFBS Fachregeln des Metallleichtbaus, Ausgabe 1/2014
| RAL 3005 Weinrot |
RAL 6005 Moosgrün |
RAL 6020 Chromoxidgrün |
RAL 7016 Anthrazitgrau |
RAL 7035 Lichtgrau |
| RAL 8004 Kupferbraun |
RAL 8011 Nussbraun |
RAL 8012 Rotbraun |
RAL 8014 Sepiabraun |
RAL 8017 Schokoladenbraun |
| RAL 9002 Grauweiß |
RAL 9005 Tiefschwarz |
RAL 9006 Weißaluminium |
RAL 9007 Graualuminium |
RAL 9010 Reinweiß |
| Eiche | AluZink | 23 Dunkelgrau | 75 Ziegelrot | 33 Schwarz |
 |
 |
