Stülppaneel und Quickpaneel

Zeitlose Fassadengestaltung

Das WECKMAN Stülppaneel mit verdeckter Verschraubung ist die exzellente Lösung zur Gestaltung von Fassaden, Dachgiebeln, Dachgauben und Dachüberständen. Durch das Nut- und Federprinzip sind die Paneele besonders schnell und unkompliziert montiert. Des Weiteren sind die Paneele witterungsbeständig und besonders pflegeleicht. Lästiges Streichen wie bei vergleichbaren Schalungen aus Holz entfällt komplett. Das WECKMAN Stülppaneel kann sowohl aus Stahl als auch aus Aluminium und in einer Vielzahl unterschiedlicher Materialstärken, Beschichtungen und Farben gefertigt werden. Zwei Standardgrößen werden angeboten, auf Wunsch sind aber auch individuelle Abmessungen möglich.

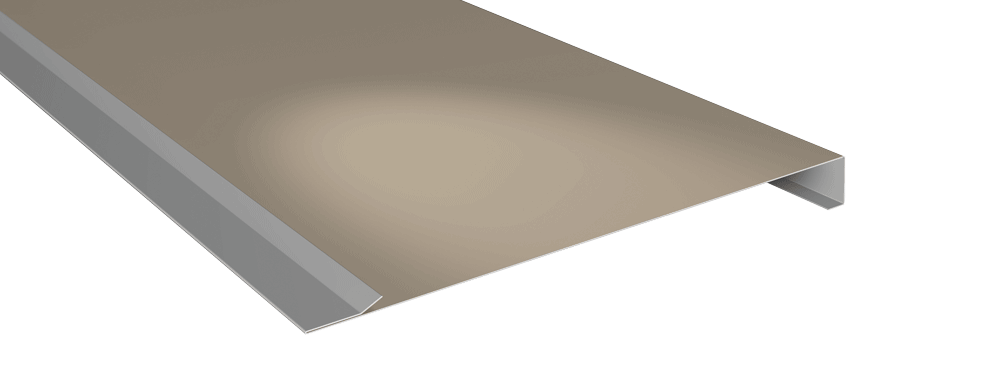

STÜLPPANEEL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 180 mm, D = 21 mm, E = 10 mm

Profilhöhe: A = 10 mm, B = 18 mm, C = 180 mm, D = 21 mm, E = 10 mm

  • Paneelbreite = 180 mm
  • Nutzbreite = 135 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 180
D= 21
E= 10		 0,50 1,31 5650ST12
60 μm Puramid
 5250ST12
35 μm Mattpolyester 5150ST12
25 μm Polyester 5050ST12
0,63 1,66 5063ST12
0,75 1,97 5075ST12
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041ST12
Holzoptik Eiche
35 μm Strukturpolyester		 505043ST12
Aluminium
25 μm Polyester		 0,70 0,60 9070ST12

80 μm Shimoco A= 10
B= 18
C= 180
D= 21
E= 10		 0,50 1,31 5650ST18
60 μm TTHD 5250ST18
35 μm Mattpolyester 5150ST18
25 μm Polyester 5050ST18
0,63 1,66 5063ST18
0,75 1,97 5075ST18
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041ST18
Holzoptik Eiche
35 μm Strukturpolyester		 505043ST18
Aluminium
25 μm Polyester		 0,70 0,60 9070ST18

STÜLPPANEEL

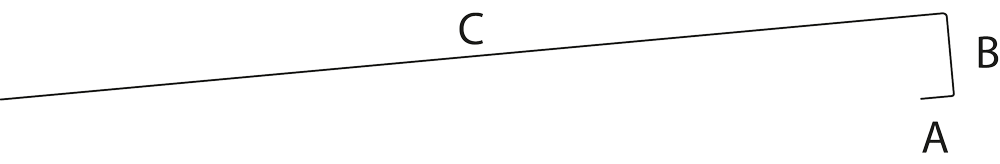

 OBERES ENDPROFIL

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 180 mm

Profilhöhe: A = 10 mm, B = 18 mm, C = 180 mm

  • Paneelbreite = 180 mm
  • Nutzbreite = 135 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 180		 0,50 1,31 5650SE12
60 μm Puramid 5250SE12
35 μm Mattpolyester 5150SE12
25 μm Polyester 5050SE12
0,63 1,66 5063SE12
0,75 1,97 5075SE12
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041SE12
Holzoptik Eiche
35 μm Strukturpolyester		 505043SE12
Aluminium
25 μm Polyester		 0,70 0,60 9070SE12

80 μm Shimoco A= 10
B= 18
C= 180		 0,50 1,31 5650SE18
60 μm TTHD 5250SE18
35 μm Mattpolyester 5150SE18
25 μm Polyester 5050SE18
0,63 1,66 5063SE18
0,75 1,97 5075SE18
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041SE18
Holzoptik Eiche
35 μm Strukturpolyester		 505043SE18
Aluminium
25 μm Polyester		 0,70 0,60 9070SE18

Zeitlose Fassadengestaltung

Das WECKMAN Stülppaneel mit verdeckter Verschraubung ist die exzellente Lösung zur Gestaltung von Fassaden, Dachgiebeln, Dachgauben und Dachüberständen. Durch das Nut- und Federprinzip sind die Paneele besonders schnell und unkompliziert montiert. Des Weiteren sind die Paneele witterungsbeständig und besonders pflegeleicht. Lästiges Streichen wie bei vergleichbaren Schalungen aus Holz entfällt komplett. Das WECKMAN Stülppaneel kann sowohl aus Stahl als auch aus Aluminium und in einer Vielzahl unterschiedlicher Materialstärken, Beschichtungen und Farben gefertigt werden. Zwei Standardgrößen werden angeboten, auf Wunsch sind aber auch individuelle Abmessungen möglich.

STÜLPPANEEL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm,
C = 180 mm, D = 21 mm, E = 10 mm

Profilhöhe: A = 10 mm, B = 18 mm,
C = 180 mm, D = 21 mm, E = 10 mm

  • Paneelbreite = 180 mm
  • Nutzbreite = 135 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 180
D= 21
E= 10		 0,50 1,31 5650ST12
60 μm Puramid 5250ST12
35 μm Mattpolyester 5150ST12
25 μm Polyester 5050ST12
0,63 1,66 5063ST12
0,75 1,97 5075ST12
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041ST12
Holzoptik Eiche
35 μm Strukturpolyester		 505043ST12
Aluminium
25 μm Polyester		 0,70 0,60 9070ST12
80 μm Shimoco A= 10
B= 18
C= 180
D= 21
E= 10		 0,50 1,31 5650ST18
60 μm TTHD 5250ST18
35 μm Mattpolyester 5150ST18
25 μm Polyester 5050ST18
0,63 1,66 5063ST18
0,75 1,97 5075ST18
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041ST18
Holzoptik Eiche
35 μm Strukturpolyester		 505043ST18
Aluminium
25 μm Polyester		 0,70 0,60 9070ST18

STÜLPPANEEL
 OBERES ENDPROFIL

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 180 mm

Profilhöhe: A = 10 mm, B = 18 mm, C = 180 mm

  • Paneelbreite = 180 mm
  • Nutzbreite = 135 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage (ausgen. Aluminium) = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 180		 0,50 1,31 5650SE12
60 μm Puramid 5250SE12
35 μm Mattpolyester 5150SE12
25 μm Polyester 5050SE12
0,63 1,66 5063SE12
0,75 1,97 5075SE12
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041SE12
Holzoptik Eiche
35 μm Strukturpolyester		 505043SE12
Aluminium
25 μm Polyester		 0,70 0,60 9070SE12

80 μm Shimoco A= 10
B= 18
C= 180		 0,50 1,31 5650SE18
60 μm TTHD 5250SE18
35 μm Mattpolyester 5150SE18
25 μm Polyester 5050SE18
0,63 1,66 5063SE18
0,75 1,97 5075SE18
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041SE18
Holzoptik Eiche
35 μm Strukturpolyester		 505043SE18
Aluminium
25 μm Polyester		 0,70 0,60 9070SE18

Quick Paneel

QUICKPANEEL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 25 mm, D = 36 mm,
E = 200,8 mm, F = 21 mm, G = 10 mm

Bedarf pro m²= 4,76 lfdm QuickPaneel

  • Paneelbreite = 240 mm
  • Nutzbreite = 210 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 25
D= 36
E= 200,8
F= 21
G= 10		 0,50 1,31 5650QU
60 μm TTHD 5250QU
35 μm Mattpolyester 5150QU
25 μm Polyester 5050QU
0,63 1,66 5063QU
0,75 1,97 5075QU
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041QU
Holzoptik Eiche
35 μm Strukturpolyester		 505043QU
Aluminium
25 µm Polyester
 0,70
   9070QU

QUICKPANEEL
 OBERES ENDPROFIL

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 25 mm, D = 36 mm,
E = 330 mm



  • Paneelbreite = 240 mm
  • Nutzbreite = 210 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 25
D= 36
E= 330		 0,50 1,75 5650QE
60 μm TTHD 5250QE
35 μm Mattpolyester 5150QE
25 μm Polyester 5050QE
0,63 2,21 5063QE
0,75 2,62 5075QE
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,75 505041QE
Holzoptik Eiche
35 μm Strukturpolyester		 505043QE
Aluminium
25 µm Polyester
 0,70
   9070QE

STARTERPROFILLEISTE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 40 mm, C = 50 mm

  • Länge = bis 3000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 μm Shimoco 0,50 A = 10
B = 40
C = 50
 5650SP01
60 μm TTHD 5250SP01
35 μm Mattpolyester 5150SP01
25 μm Polyester 5050SP01
Holzoptik Ahorn
35 µm Strukturpolyester		 505041SP01
Holzoptik Eiche
35 µm Strukturpolyester		 505043SP01
Aluminium
25 µm Polyester
 9070SP01

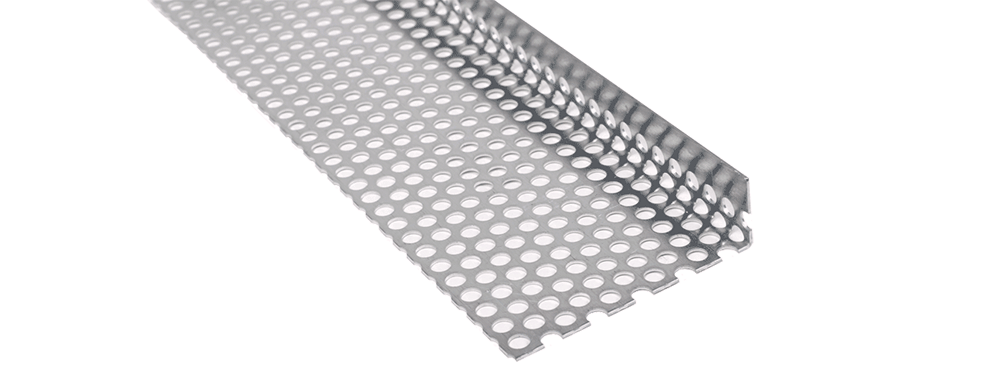

BELÜFTETES SOCKELPROFIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 30 mm, B = variabel (siehe Tabelle)

  • Länge = bis 2000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
blank, verzinkt 0,75 A=30
B=60		 597500BS01
A=30
B=90 		 597500BS02
A=30
B=120 		 597500BS03

Quick Paneel

QUICKPANEEL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 25 mm, D = 36 mm,
E = 200,8 mm, F = 21 mm, G = 10 mm

Bedarf pro m²= 4,76 lfdm QuickPaneel

  • Paneelbreite = 240 mm
  • Nutzbreite = 210 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 25
D= 36
E= 200,8
F= 21
G= 10		 0,50 1,31 5650QU
60 μm TTHD 5250QU
35 μm Mattpolyester 5150QU
25 μm Polyester 5050QU
0,63 1,66 5063QU
0,75 1,97 5075QU
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041QU
Holzoptik Eiche
35 μm Strukturpolyester		 505043QU
Aluminium
25 µm Polyester
 0,70
   9070QU

QUICKPANEEL
 OBERES ENDPROFIL

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 12 mm, C = 25 mm, D = 36 mm,
E = 330 mm



  • Paneelbreite = 240 mm
  • Nutzbreite = 210 mm
  • Lieferlänge = 250 – 3000 mm
  • Zinkauflage = 275 g/m²
Beschichtung Profilhöhe Maße in mm Stärke
in mm		 Gewicht
in kg/m²		 Art.-Nr.
80 μm Shimoco A= 10
B= 12
C= 25
D= 36
E= 330		 0,50 1,31 5650QE
60 μm TTHD 5250QE
35 μm Mattpolyester 5150QE
25 μm Polyester 5050QE
0,63 1,66 5063QE
0,75 1,97 5075QE
Holzoptik Ahorn
35 μm Strukturpolyester		 0,50 1,31 505041QE
Holzoptik Eiche
35 μm Strukturpolyester		 505043QE
Aluminium
25 µm Polyester
 0,70
   9070QE

STARTERPROFILLEISTE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 10 mm, B = 40 mm, C = 50 mm

  • Länge = bis 3000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 μm Shimoco 0,50 A = 10
B = 40
C = 50
 5650SP01
60 μm TTHD 5250SP01
35 μm Mattpolyester 5150SP01
25 μm Polyester 5050SP01
Holzoptik Ahorn
35 µm Strukturpolyester		 505041SP01
Holzoptik Eiche
35 µm Strukturpolyester		 505043SP01
Aluminium
25 µm Polyester
 9070SP01

BELÜFTETES SOCKELPROFIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 30 mm, B = variabel (siehe Tabelle)

  • Länge = bis 2000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
blank, verzinkt 0,75 A=30
B=60		 597500BS01
A=30
B=90 		 597500BS02
A=30
B=120 		 597500BS03

AUßENECKLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 80 mm, B = 35 mm, C = variabel (siehe Tabelle)

Profilhöhe: A = 80 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650AE01
C= 90  5650AE02
C=120  5650AE03
60 µm TTHD C= 60 5250AE01
C= 90  5250AE02
C=120  5250AE03
 35 µm Mattpolyester C= 60 5150AE01
C= 90  5150AE02
C=120  5150AE03

25 µm Polyester
 		 C= 60 5050AE01
C= 90  5050AE02
C=120  5050AE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041AE01
C= 90  505041AE02
C=120  505041AE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043AE01
C=90  505043AE02
C=120  505043AE03
Aluminium
25 µm Polyester		 C = 60 9070AE01
C = 90  9070AE02
C = 120  9070AE03

INNENECKLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650IE01
C= 90  5650IE02
C=120  5650IE03
60 µm TTHD C= 60 5250IE01
C= 90  5250IE02
C=120  5250IE03
 35 µm Mattpolyester C= 60 5150IE01
C= 90  5150IE02
C=120  5150IE03

25 µm Polyester
 		 C= 60 5050IE01
C= 90  5050IE02
C=120  5050IE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041IE01
C= 90  505041IE02
C=120  505041IE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043IE01
C=90  505043IE02
C=120  505043IE03
Aluminium
25 µm Polyester
 C = 60  9070IE01
 C = 90  9070IE02
 C = 120  9070IE03

VERBINDUNGSLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650VE01
C= 90  5650VE02
C=120  5650VE03
60 µm TTHD C= 60 5250VE01
C= 90  5250VE02
C=120  5250VE03
 35 µm Mattpolyester C= 60 5150VE01
C= 90  5150VE02
C=120  5150VE03

25 µm Polyester
 		 C= 60 5050VE01
C= 90  5050VE02
C=120  5050VE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041VE01
C= 90  505041VE02
C=120  505041VE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043VE01
C=90  505043VE02
C=120  505043VE03
Aluminium
25 µm Polyester		 C = 60  9070VE01
 C = 90  9070VE02
 C = 120  9070VE03

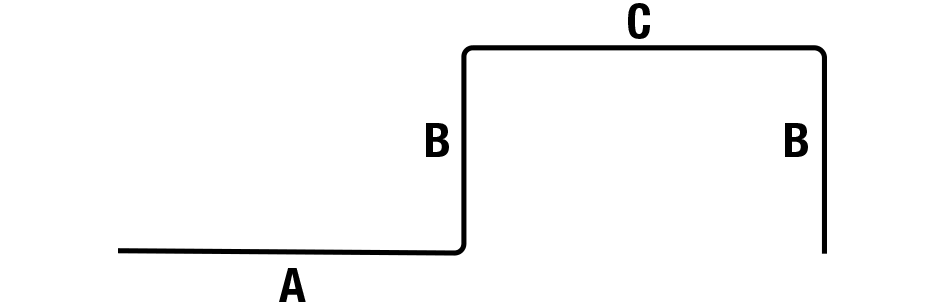

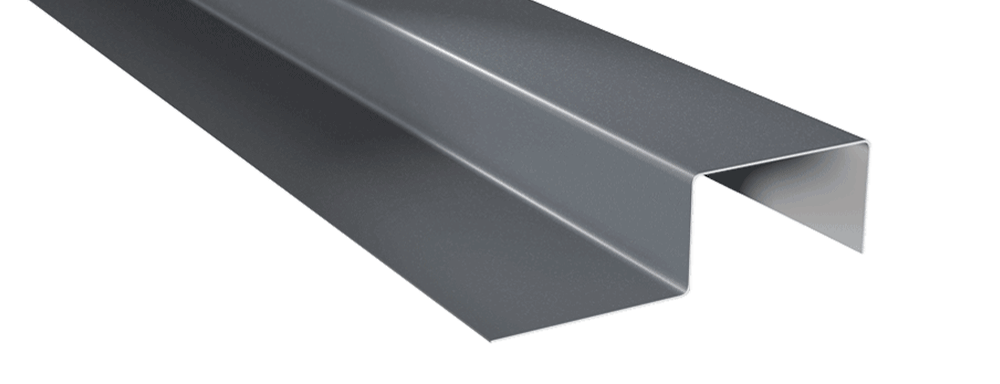

OBERTEIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Zur 2-teiligen Verbindungslisene mit Auskleidungsschenkel für Fensterlaibung (Zum Aufsetzen auf das Unterteil oberhalb und unterhalb vom Fenster)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C = 60 5650VF01
C = 90  5650VF02
C =120  5650VF03
60 µm TTHD C = 60 5250VF01
C = 90  5250VF02
C =120  5250VF03
 35 µm Mattpolyester C = 60 5150VF01
C = 90  5150VF02
C =120  5150VF03

25 µm Polyester
 		 C = 60 5050VF01
C = 90  5050VF02
C =120  5050VF03
Holzoptik Ahorn
35 µm Strukturpolyester		 C = 60  505041VF01
C = 90  505041VF02
C =120  505041VF03
Holzoptik Eiche
35 µm Strukturpolyester 		 C =60   505043VF01
C =90  505043VF02
C =120  505043VF03
Aluminium
25 µm Polyester		 C = 60 9070VF01
C = 90 9070VF02
C = 120 9070VF03

AUßENECKLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 80 mm, B = 35 mm, C = Variable (siehe Tabelle)

Profilhöhe: A = 80 mm, B = 35 mm, C = Variable (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650AE01
C= 90  5650AE02
C=120  5650AE03
60 µm TTHD C= 60 5250AE01
C= 90  5250AE02
C=120  5250AE03
 35 µm Mattpolyester C= 60 5150AE01
C= 90  5150AE02
C=120  5150AE03

25 µm Polyester
 		 C= 60 5050AE01
C= 90  5050AE02
C=120  5050AE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041AE01
C= 90  505041AE02
C=120  505041AE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043AE01
C=90  505043AE02
C=120  505043AE03
Aluminium
25 µm Polyester		 C = 60 9070AE01
C = 90  9070AE02
C = 120  9070AE03

INNENECKLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650IE01
C= 90  5650IE02
C=120  5650IE03
60 µm TTHD C= 60 5250IE01
C= 90  5250IE02
C=120  5250IE03
 35 µm Mattpolyester C= 60 5150IE01
C= 90  5150IE02
C=120  5150IE03

25 µm Polyester
 		 C= 60 5050IE01
C= 90  5050IE02
C=120  5050IE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041IE01
C= 90  505041IE02
C=120  505041IE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043IE01
C=90  505043IE02
C=120  505043IE03
Aluminium
25 µm Polyester
 C = 60  9070IE01
 C = 90  9070IE02
 C = 120  9070IE03

VERBINDUNGSLISENE


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C= 60 5650VE01
C= 90  5650VE02
C=120  5650VE03
60 µm TTHD C= 60 5250VE01
C= 90  5250VE02
C=120  5250VE03
 35 µm Mattpolyester C= 60 5150VE01
C= 90  5150VE02
C=120  5150VE03

25 µm Polyester
 		 C= 60 5050VE01
C= 90  5050VE02
C=120  5050VE03
Holzoptik Ahorn
35 µm Strukturpolyester		 C= 60  505041VE01
C= 90  505041VE02
C=120  505041VE03
Holzoptik Eiche
35 µm Strukturpolyester 		 C=60   505043VE01
C=90  505043VE02
C=120  505043VE03
Aluminium
25 µm Polyester		 C = 60  9070VE01
 C = 90  9070VE02
 C = 120  9070VE03

OBERTEIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

Zur 2-teiligen Verbindungslisene mit Auskleidungsschenkel für Fensterlaibung (Zum Aufsetzen auf das Unterteil oberhalb und unterhalb vom Fenster)

Profilhöhe: A = 60 mm, B = 35 mm, C = variabel (siehe Tabelle)

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 C = 60 5650VF01
C = 90  5650VF02
C =120  5650VF03
60 µm TTHD C = 60 5250VF01
C = 90  5250VF02
C =120  5250VF03
 35 µm Mattpolyester C = 60 5150VF01
C = 90  5150VF02
C =120  5150VF03

25 µm Polyester
 		 C = 60 5050VF01
C = 90  5050VF02
C =120  5050VF03
Holzoptik Ahorn
35 µm Strukturpolyester		 C = 60  505041VF01
C = 90  505041VF02
C =120  505041VF03
Holzoptik Eiche
35 µm Strukturpolyester 		 C =60   505043VF01
C =90  505043VF02
C =120  505043VF03
Aluminium
25 µm Polyester		 C = 60 9070VF01
C = 90 9070VF02
C = 120 9070VF03

UNTERTEIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = variabel (siehe Tabelle), B = variabel (siehe Tabelle), C = 35 mm, D = 60 mm
Andere Abmessungen auf Anfrage

Zur 2-teiligen Verbindungslisene mit Auskleidungsschenkel für Fensterlaibung (Auskleidungshöhe = Fensterhöhe / Zuschnitt bauseits)

Profilhöhe: A = variabel (siehe Tabelle), B = variabel (siehe Tabelle), C = 35 mm, D = 60 mm
Andere Abmessungen auf Anfrage

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 A = 165, B = 60 5650VU01
A = 165, B = 90  5650VU02
A = 165, B =120  5650VU03
60 µm TTHD A = 165, B = 60 5250VU01
A = 165, B = 90  5250VU02
A = 165, B = 120  5250VU03
 35 µm Mattpolyester A = 165, B = 60 5150VU01
A = 165, B = 90  5150VU02
A = 165, B = 120  5150VU03

25 µm Polyester
 		 A = 165, B = 60 5050VU01
A = 165, B = 90  5050VU02
A = 165, B = 120  5050VU03
Holzoptik Ahorn
35 µm Strukturpolyester		 A = 165, B = 60  505041VU01
A = 165, B = 90  505041VU02
A = 165, B = 120  505041VU03
Holzoptik Eiche
35 µm Strukturpolyester 		 A = 165, B =60   505043VU01
A = 165, B =90  505043VU02
A = 165, B = 120  505043VU03
Aluminium
25 µm Polyester		 A = 165, B = 60 9070VU01
A = 165, B = 90 9070VU02
A = 165, B = 120 9070VU03

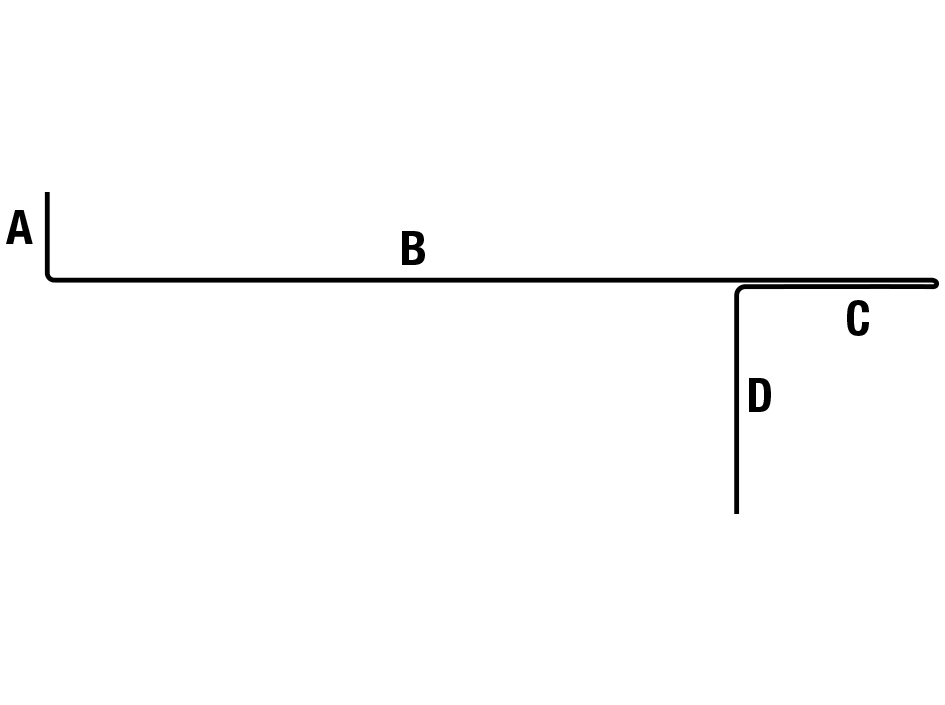

FENSTERBANK


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 15 mm, B = variabel (siehe Tabelle), C = 30 mm, D = 40 mm

Profilhöhe: A = 15 mm, B = variabel (siehe Tabelle), C = 30 mm, D = 40 mm

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 B = 160 5650FB01
B = 220  5650FB02
B = 280  5650FB03
60 µm TTHD B = 160 5250FB01
B = 220  5250FB02
B = 280  5250FB03
 35 µm Mattpolyester B = 160 5150FB01
B = 220  5150FB02
B = 280  5150FB03

25 µm Polyester
 		 B = 160 5050FB01
B = 220  5050FB02
B = 280  5050FB03
Holzoptik Ahorn
35 µm Strukturpolyester		 B = 160  505041FB01
B = 220  505041FB02
B = 280  505041FB03
Holzoptik Eiche
35 µm Strukturpolyester 		 B = 160   505043FB01
B = 220  505043FB02
B = 280  505043FB03
Aluminium
25 µm Polyester		 B = 160 9070FB01
B = 220 9070FB02
B = 280 9070FB03

FENSTERBANK
  (OBEN)

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 150 mm, B = variabel (siehe Tabelle)

Profilhöhe: A = 150 mm, B = variabel (siehe Tabelle)

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 A = 150, B = 100 5650FP01
A = 150, B = 160  5650FP02
A = 150, B =250 5650FP03
60 µm TTHD A = 150, B = 100 5250FP01
A = 150, B = 160 5250FP02
A = 150, B =250 5250FP03
 35 µm Mattpolyester A = 150, B = 100 5150FP01
A = 150, B = 160 5150FP02
A = 150, B =250 5150FP03

25 µm Polyester
 		 A = 150, B = 100 5050FP01
A = 150, B = 160 5050FP02
A = 150, B = 250  5050FP03
Holzoptik Ahorn
35 µm Strukturpolyester		 A = 150, B = 100  505041FP01
A = 150, B = 160 505041FP02
A = 150, B =250 505041FP03
Holzoptik Eiche
35 µm Strukturpolyester 		 A = 150, B =100  505043FP01
A = 150, B =160 505043FP02
A = 150, B =250  505043FP03
Aluminium
25 µm Polyester		 A = 150, B = 100 9070FP01
A = 150, B = 160 9070FP02
A = 150, B = 250 9070FP03

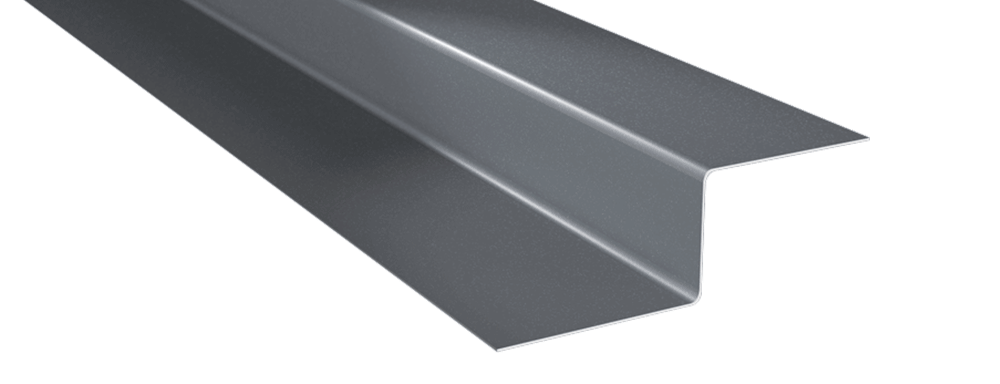

Z-ÜBERLAGERUNGPROFIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = variabel (siehe Tabelle)

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 B = 60 5650Z01
B = 90  5650Z02
B =120  5650Z03
60 µm TTHD B = 60 5250Z01
B = 90  5250Z02
B =120  5250Z03
 35 µm Mattpolyester B = 60 5150Z01
B = 90  5150Z02
B =120  5150Z03

25 µm Polyester
 		 B = 60 5050Z01
B = 90  5050Z02
B = 120  5050Z03
Holzoptik Ahorn
35 µm Strukturpolyester		 B = 60  505041Z01
B = 90  505041Z02
B =120  505041Z03
Holzoptik Eiche
35 µm Strukturpolyester 		 B = 60   505043Z01
B = 90  505043Z02
B = 120  505043Z03
Aluminium
25 µm Polyester		 B = 60 9070Z01
B = 90 9070Z02
B = 120 9070Z03

UNTERTEIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = variabel (siehe Tabelle), B = variabel (siehe Tabelle), C = 35 mm, D = 60 mm
Andere Abmessungen auf Anfrage

Zur 2-teiligen Verbindungslisene mit Auskleidungsschenkel für Fensterlaibung (Auskleidungshöhe = Fensterhöhe / Zuschnitt bauseits)

Profilhöhe: A = variabel (siehe Tabelle), B = variabel (siehe Tabelle), C = 35 mm, D = 60 mm
Andere Abmessungen auf Anfrage

  • Länge = bis 5000 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 A = 165, B = 60 5650VU01
A = 165, B = 90  5650VU02
A = 165, B =120  5650VU03
60 µm TTHD A = 165, B = 60 5250VU01
A = 165, B = 90  5250VU02
A = 165, B = 120  5250VU03
 35 µm Mattpolyester A = 165, B = 60 5150VU01
A = 165, B = 90  5150VU02
A = 165, B = 120  5150VU03

25 µm Polyester
 		 A = 165, B = 60 5050VU01
A = 165, B = 90  5050VU02
A = 165, B = 120  5050VU03
Holzoptik Ahorn
35 µm Strukturpolyester		 A = 165, B = 60  505041VU01
A = 165, B = 90  505041VU02
A = 165, B = 120  505041VU03
Holzoptik Eiche
35 µm Strukturpolyester 		 A = 165, B =60   505043VU01
A = 165, B =90  505043VU02
A = 165, B = 120  505043VU03
Aluminium
25 µm Polyester		 A = 165, B = 60 9070VU01
A = 165, B = 90 9070VU02
A = 165, B = 120 9070VU03

FENSTERBANK


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 15 mm, B = variabel (siehe Tabelle), C = 30 mm, D = 40 mm

Profilhöhe: A = 15 mm, B = variabel (siehe Tabelle), C = 30 mm, D = 40 mm

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 B = 160 5650FB01
B = 220  5650FB02
B = 280  5650FB03
60 µm TTHD B = 160 5250FB01
B = 220  5250FB02
B = 280  5250FB03
 35 µm Mattpolyester B = 160 5150FB01
B = 220  5150FB02
B = 280  5150FB03

25 µm Polyester
 		 B = 160 5050FB01
B = 220  5050FB02
B = 280  5050FB03
Holzoptik Ahorn
35 µm Strukturpolyester		 B = 160  505041FB01
B = 220  505041FB02
B = 280  505041FB03
Holzoptik Eiche
35 µm Strukturpolyester 		 B = 160   505043FB01
B = 220  505043FB02
B = 280  505043FB03
Aluminium
25 µm Polyester		 B = 160 9070FB01
B = 220 9070FB02
B = 280 9070FB03

FENSTERBANK
  (OBEN)

Querschnitt
Technische Daten
Montage

Profilhöhe: A = 150 mm, B = variabel (siehe Tabelle)

Profilhöhe: A = 150 mm, B = variabel (siehe Tabelle)

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 A = 150, B = 100 5650FP01
A = 150, B = 160  5650FP02
A = 150, B =250 5650FP03
60 µm TTHD A = 150, B = 100 5250FP01
A = 150, B = 160 5250FP02
A = 150, B =250 5250FP03
 35 µm Mattpolyester A = 150, B = 100 5150FP01
A = 150, B = 160 5150FP02
A = 150, B =250 5150FP03

25 µm Polyester
 		 A = 150, B = 100 5050FP01
A = 150, B = 160 5050FP02
A = 150, B = 250  5050FP03
Holzoptik Ahorn
35 µm Strukturpolyester		 A = 150, B = 100  505041FP01
A = 150, B = 160 505041FP02
A = 150, B =250 505041FP03
Holzoptik Eiche
35 µm Strukturpolyester 		 A = 150, B =100  505043FP01
A = 150, B =160 505043FP02
A = 150, B =250  505043FP03
Aluminium
25 µm Polyester		 A = 150, B = 100 9070FP01
A = 150, B = 160 9070FP02
A = 150, B = 250 9070FP03

Z-ÜBERLAGERUNGSPROFIL


Querschnitt
Technische Daten
Montage

Profilhöhe: A = 60 mm, B = variabel (siehe Tabelle)

Profilhöhe: A = 60 mm, B = variabel (siehe Tabelle)

  • Länge = bis 3500 mm
Beschichtung Stärke
in mm		 Größe
in mm		 Art.-Nr.
80 µm Shimoco 0,50 B = 60 5650Z01
B = 90  5650Z02
B =120  5650Z03
60 µm TTHD B = 60 5250Z01
B = 90  5250Z02
B =120  5250Z03
 35 µm Mattpolyester B = 60 5150Z01
B = 90  5150Z02
B =120  5150Z03

25 µm Polyester
 		 B = 60 5050Z01
B = 90  5050Z02
B = 120  5050Z03
Holzoptik Ahorn
35 µm Strukturpolyester		 B = 60  505041Z01
B = 90  505041Z02
B =120  505041Z03
Holzoptik Eiche
35 µm Strukturpolyester 		 B = 60   505043Z01
B = 90  505043Z02
B = 120  505043Z03
Aluminium
25 µm Polyester		 B = 60 9070Z01
B = 90 9070Z02
B = 120 9070Z03

OBERE ABSCHLUSSBLENDE


Details
Technische Daten
Montage
  1. Befestigungsprofil für Deckleiste (A) immer in 25 µm Polyester.
  2. Deckblende wird auf das Befestigungsprofil gesteckt.

2-teiliges Set

  • Lieferlänge = bis 3500 mm
Lieferform Stärke
in mm		 Art.-Nr.
80 μm Shimoco 0,50
 5650AB01
60 μm TTHD 5250AB01
35 μm Mattpolyester 5150AB01
25 μm Polyester 5050AB01
Holzoptik Ahorn
35 μm Strukturpolyester		 505041AB01
Holzoptik Eiche
35 μm Strukturpolyester		 505043AB01
Aluminium
25 µm Polyester		 9070AB01

BEFESTIGUNG


Details
Technische Daten

Befestigungsschrauben QuickPaneel

  • VE = 100 Stück
Ausführung Größe
in mm		 Art.-Nr.
Selbstbohrend,
für Holzunterkonstruktion.
Kreuzschlitz		 4,2 x 16 58004816Q

OBERE ABSCHLUSSBLENDE


Details
Technische Daten
Montage
  1. Befestigungsprofil für Deckleiste (A) immer in 25 µm Polyester.
  2. Deckblende wird auf das Befestigungsprofil gesteckt.

2-teiliges Set

  • Lieferlänge = bis 3500 mm
Lieferform Stärke
in mm		 Art.-Nr.
80 μm Shimoco 0,50
 5650AB01
60 μm TTHD 5250AB01
35 μm Mattpolyester 5150AB01
25 μm Polyester 5050AB01
Holzoptik Ahorn
35 μm Strukturpolyester		 505041AB01
Holzoptik Eiche
35 μm Strukturpolyester		 505043AB01
Aluminium
25 µm Polyester		 9070AB01

BEFESTIGUNG


Details
Technische Daten

Befestigungsschrauben QuickPaneel

  • VE = 100 Stück
Ausführung Größe
in mm		 Art.-Nr.
Selbstbohrend,
für Holzunterkonstruktion.
Kreuzschlitz		 4,2 x 16 58004816Q
WordPress Cookie Hinweis von Real Cookie Banner
