VLF einschalige Lichtplatten Acryl

Polymethylmetacrylat (PMMA) Acryl

Maximale Verlegelänge von einschaligem Acrylglas: 4000 mm (bis 7000 mm in Verbindung mit dem Flüsterdachsystem).

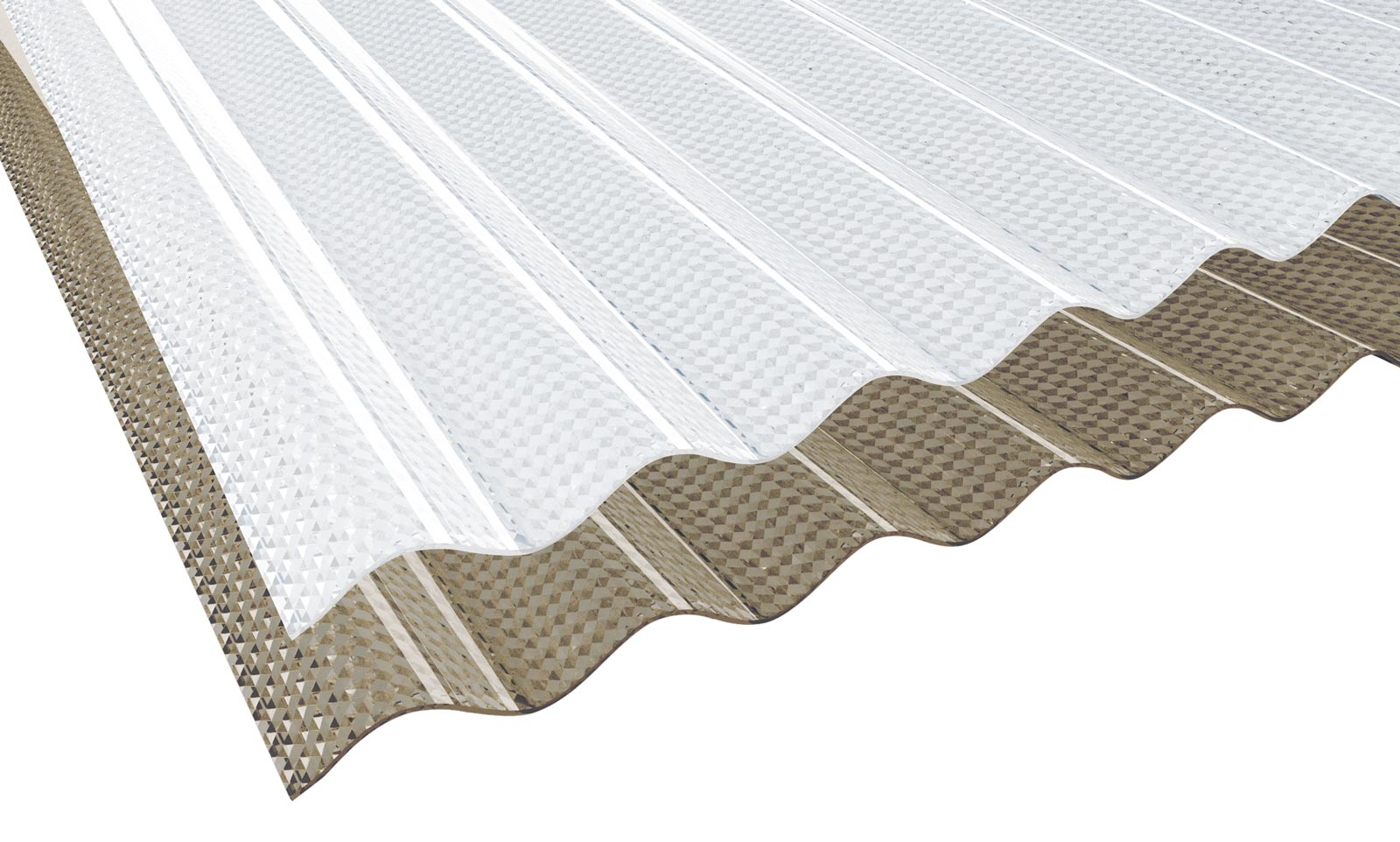

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618
bronze
ca. 55 %		 35307618B

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR KLIMA-BLUE

Querschnitt
Technische Daten
Montage


= Temperaturreduzierend bis zu 75%  a. d. Unterseite der Platte.

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
lichtblau
ca. 21 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618KB

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
perlgrim
ca. 55 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000		 4,5 35507618P

VLF-76/18 ACRYLGLAS SINUS
C-STRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618C

Polymethylmetacrylat (PMMA) Acryl

Maximale Verlegelänge von einschaligem Acrylglas: 4000 mm (bis 7000 mm in Verbindung mit dem Flüsterdachsystem).

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
glasklar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618
bronze
ca. 55 %		 35307618B

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR KLIMA BLU

Querschnitt
Technische Daten
Montage

  = Temperaturreduzierend bis zu 75%
      a. d. Unterseite der Platte.

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
lichtblau
ca. 21 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618KB

VLF-76/18 ACRYLGLAS SINUS
WABENSTRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
perlgrim
ca. 55 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000		 4,5 35557618P

VLF-76/18 ACRYLGLAS SINUS
C-STRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
glasklar
ca. 85 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 3,0 35307618C

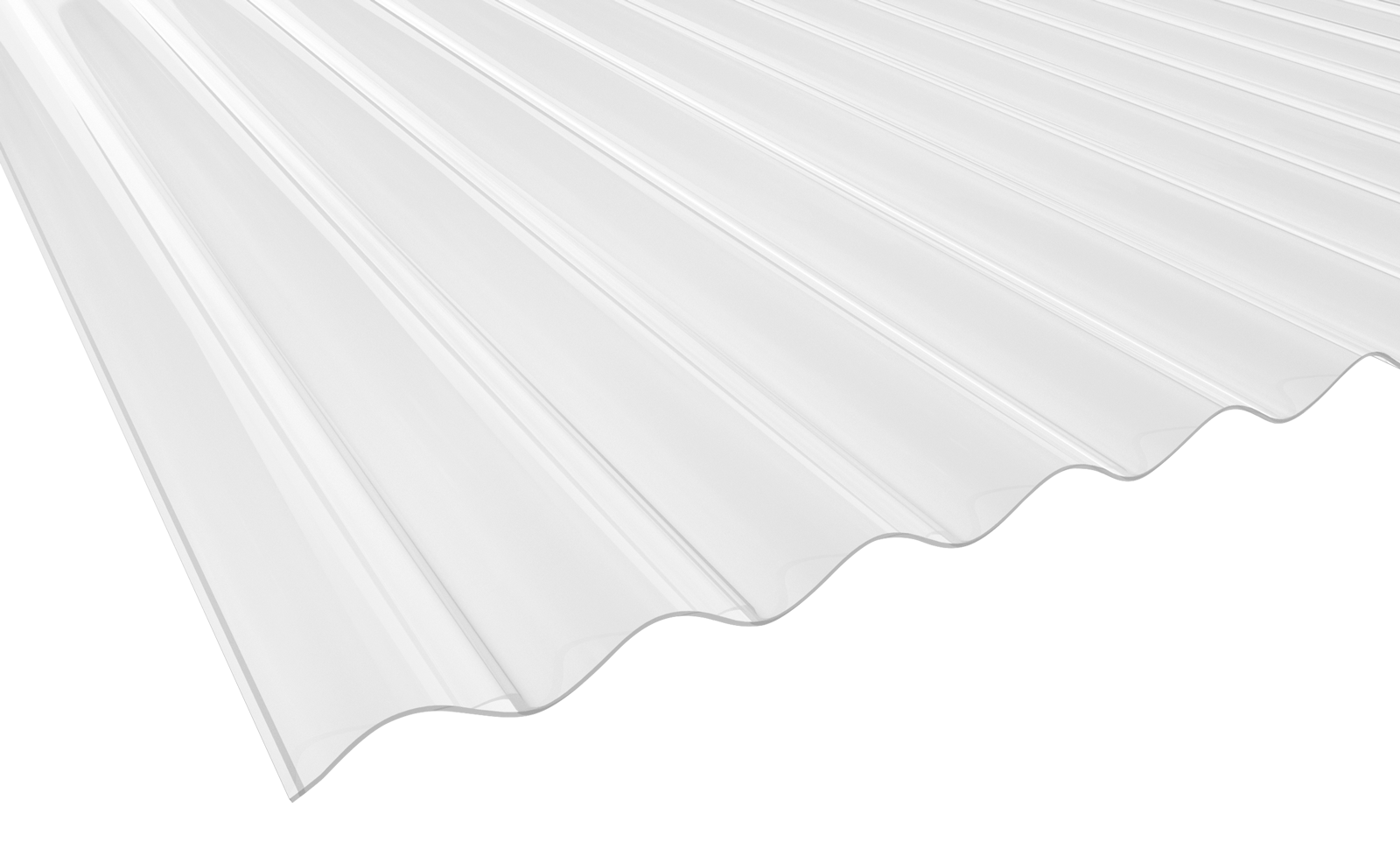

VLF-76/18 ACRYLGLAS SINUS
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18),
    Abstandshalter: 76/18 Sinus (nur 1,5 mm)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 1,5 35157618KG
3,0 35307618KG

VLF-76/18 ACRYLGLAS PROF.5
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

*Der Längenzuschnitt der Lichtplatte ist nicht möglich.

  • Breite = 920 mm
  • Nutzbreite = 850 mm
  • Ø Befestigungsbedarf Stck./m² = 6 Edelstahlschrauben
    6,5 x 90 mm, Kalotten: W48 (177/51)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 85 %		 1250, 1600,
2000, 2500,
3100		 3,0 5230ACP5

VLF-76/18 ACRYLGLAS SPUNDWAND
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: 26/27,
    Abstandshalter: 76/18 Trapez
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
glasklar
ca. 90 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 1,8 35187018KG

VLF-76/18 ACRYLGLAS SPUNDWAND
C-STRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten:26/27
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke mm / Qualität Art.-Nr.
perlgrim
ca. 55 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000		 2,5 35257618P

VLF-76/18 ACRYLGLAS SINUS
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: W24 (76/18),
    Abstandshalter: 76/18 Sinus (nur 1,5 mm)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
glasklar
ca. 90 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 1,5 35157618KG
3,0 35307618KG

VLF-76/18 ACRYLGLAS PROF.5
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

*Der Längenzuschnitt der Lichtplatte ist nicht möglich.

  • Breite = 920 mm
  • Nutzbreite = 850 mm
  • Ø Befestigungsbedarf Stck./m² = 6 Edelstahlschrauben
    6,5 x 90 mm, Kalotten: W48 (177/51)
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
glasklar
ca. 85 %		 1250, 1600,
2000, 2500,
3100		 3,0 5230ACP5

VLF-76/18 ACRYLGLAS SPUNDWAND
UNSTRUKTURIERT, GLATT

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten: 26/27,
    Abstandshalter: 76/18 Trapez
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
glasklar
ca. 90 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000		 1,8 35187018KG

VLF-76/18 ACRYLGLAS SPUNDWAND
C-STRUKTUR

Querschnitt
Technische Daten
Montage

  • Breite = 1045 mm
  • Nutzbreite = 980 mm
  • Ø Befestigungsbedarf Stck./m² = 8 Edelstahlschrauben
    6,5 x 50 mm, Kalotten:26/27
Farbe und %
Lichtdurchlass		 Länge
 mm		 Stärke
mm /
Qualität		 Art.-Nr.
perlgrim
ca. 55 %		 2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000		 2,5 35257618P
