VLF einschalige Lichtplatten PVC – Friedrich von Lien AG

* Auslaufartikel

pvc - Polyvinylchlorid

VLF-76/18 PRISMA PVC SINUSPLATTE
3D-PRISMENSTRUKTUR

Querschnitt

Technische Daten

Montage

*Auslaufartikel

Breite = 1030 mm
Nutzbreite = 990 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 75 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000	2,5*	35257618PK
* Anthrazitgrau ca. 65 – 70 %			35257618PG
Opal ca. 50 %			35257618PO

* siehe Garantie VLF PVC Platten

VLF-70/18 PVC SPUNDWAND

Querschnitt

Technische Daten

Montage

*Auslaufartikel

Breite = 1090 mm
Nutzbreite = 1045 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 70/18 Spundwand

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	* 1,0 W	3510SPK109
		1,2 WHR	3512SK109
		1,4 WHR	3514SK109
Bronze ca. 65 %		* 1,0 W	3510SPB109
		1,2 WHR	3512SB109
		* 1,4 WHR	3514SB109

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

* Auslaufartikel

pvc - Polyvinylchlorid

VLF-76/18 PRISMA PVC SINUSPLATTE
3D-PRISMENSTRUKTUR

Querschnitt

Technische Daten

Montage

*Auslaufartikel

Breite = 1030 mm
Nutzbreite = 990 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 75 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000	2,5*	35257618PK
Anthrazitgau* ca. 65 – 70 %			35257618PG
Opal ca. 50 %			3525618PO

* siehe Garantie VLF PVC Platten

VLF-70/18 PVC SPUNDWAND

Querschnitt

Technische Daten

Montage

*Auslaufartikel

Breite = 1090 mm
Nutzbreite = 1045 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 70/18 Spundwand

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	* 1,0 W	3510SPK109
		1,2 WHR	3512SK109
		1,4 WHR	3514SK109
Bronze ca. 65 %		* 1,0 W	3510SB109
		1,2 WHR	3512SB109
		* 1,4 WHR	3514SB109

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

* VLF-76/18 PVC SINUSPLATTE STRONG

Querschnitt

Technische Daten

Montage

Breite = 900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandhalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,2 WHR	35127618SK

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

* VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite =900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandhalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,0 W	35107618K

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

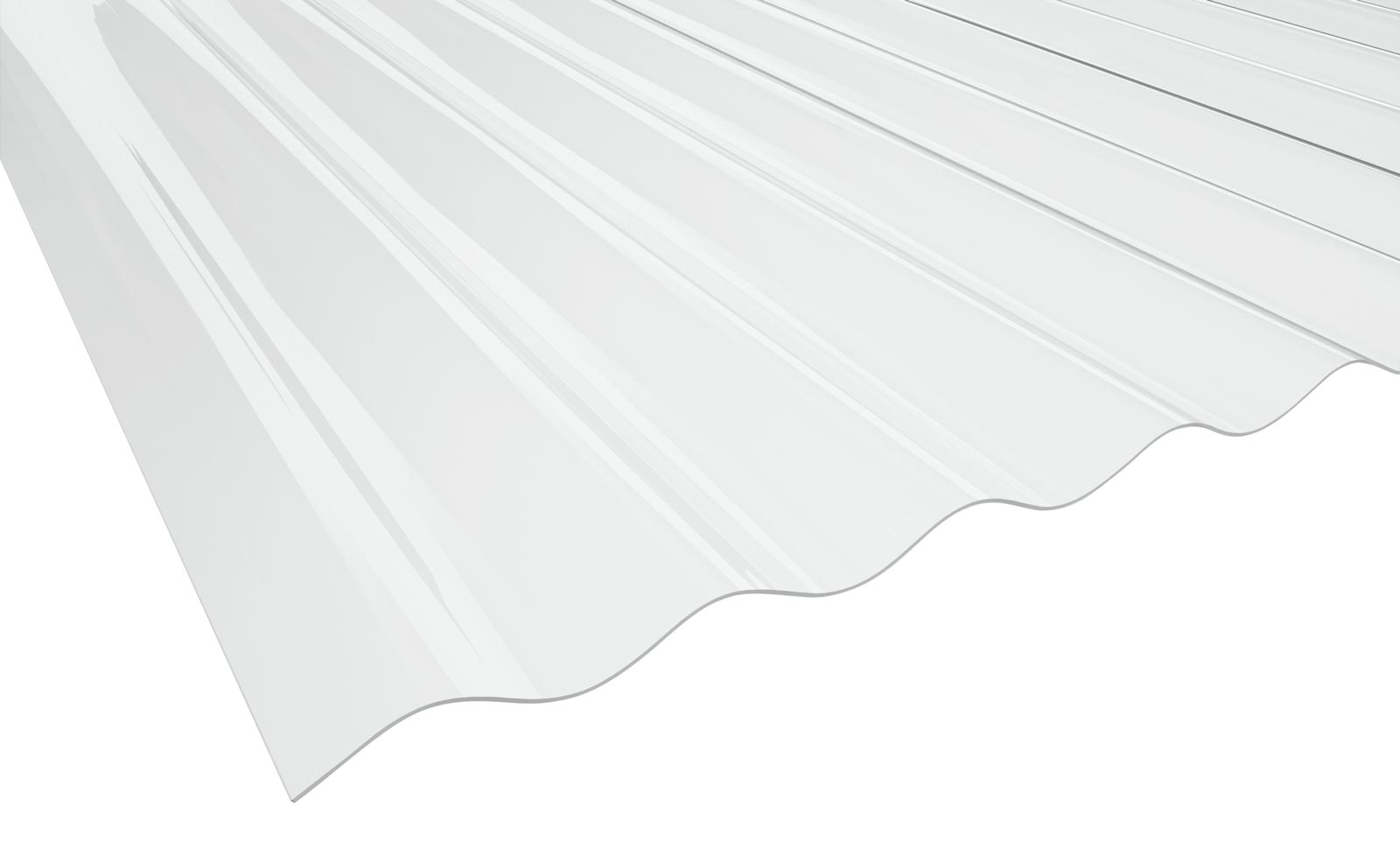

VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite = 1120mm
Nutzbreite = 1064 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	35147618K

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite = 900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Bronze ca. 65 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,2 WHR	35127618B

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

* VLF-76/18 PVC SINUSPLATTE STRONG

Querschnitt

Technische Daten

Montage

Breite =900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandhalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,2 WHR	35127618SK

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

* VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite =900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandhalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,0 W	35107618K

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite = 1120mm
Nutzbreite = 1064 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	35147618K

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-76/18 PVC SINUSPLATTE

Querschnitt

Technische Daten

Montage

Breite = 900 mm
Nutzbreite = 836 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 45 mm, Abstandshalter: 76/18 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Bronze ca. 65 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,2 WHR	35127618B

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 5

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 920 mm
Nutzbreite = 873 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 90 mm, Abstandshalter: 177/51

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,2 WHR	5512KP5
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,4 WHR	5514KP5

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 6

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 1100 mm
Nutzbreite = 1062 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
6,5 x 90 mm, Abstandshalter: 177/51 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1500, 1600, 2000, 2500, 3100	1,4 WHR	5514KP6

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 6 3/4

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 1152 mm
Nutzbreite = 1062 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
6,5 x 90 mm, Abstandshalter: 177/51

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,4 WHR	5514KP634

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-130/30 PVC PROF. 8

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich

Breite = 1000 mm
Nutzbreite = 910 mm
Ø Befestigungsbedarf Stck./m² = 6 Edelstahlschrauben
6,5 x 75 mm, Abstandshalter: 130/30

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500	1,4 WHR	3514KP8

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 5

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 920 mm
Nutzbreite = 873 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 90 mm, Abstandshalter: 177/51

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,2 WHR	5512KP5
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,4 WHR	5514KP5

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 6

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 1100 mm
Nutzbreite = 1062 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
6,5 x 90 mm, Abstandshalter: 177/51 Sinus

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1500, 1600, 2000, 2500, 3100	1,4 WHR	5514KP6

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-177/51 PVC PROF. 6 3/4

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich
Achtung! Bitte beachten Sie die gesonderten Montagehinweise

Breite = 1152 mm
Nutzbreite = 1062 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
6,5 x 90 mm, Abstandshalter: 177/51

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500, 3100	1,4 WHR	5514KP634

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-130/30 PVC PROF. 8

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich

Breite = 1000 mm
Nutzbreite = 910 mm
Ø Befestigungsbedarf Stck./m² = 6 Edelstahlschrauben
6,5 x 75 mm, Abstandshalter: 130/30

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	1250, 1600, 2000, 2500	1,4 WHR	3514KP8

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-95/35 PVC
BITUMENWELLPLATTE

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich

Breite = 950 mm
Nutzbreite = 855 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 65 mm, Abstandshalter: 95/35

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000	1,2 WHR	3512KP9520

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-20/1100LR PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: WECKMAN-Profil W-20/1100LR

Breite = 1144 mm
Nutzbreite = 1100 mm
Ø Befestigungsbedarf Stck./m² = 5 Edelstahlschrauben
6,5 x 65 mm, Kalotten: 26/49

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	3514W20LR

VLF-20/1100LA PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: WECKMAN-Profil W-20/1100LA

nur für die Wandmontage geeignet

Breite = 1130 mm
Nutzbreite = 1100 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,0 x 38 mm

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	3514W20LA nur für die Wandmontage geeignet!

Farbe und %
Lichtdurchlass

Länge
mm

Stärke mm / Qualität

Art.-Nr.

Klar
ca. 85 %

2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000

1,4 WHR

3514W20LA

nur für die Wandmontage geeignet!

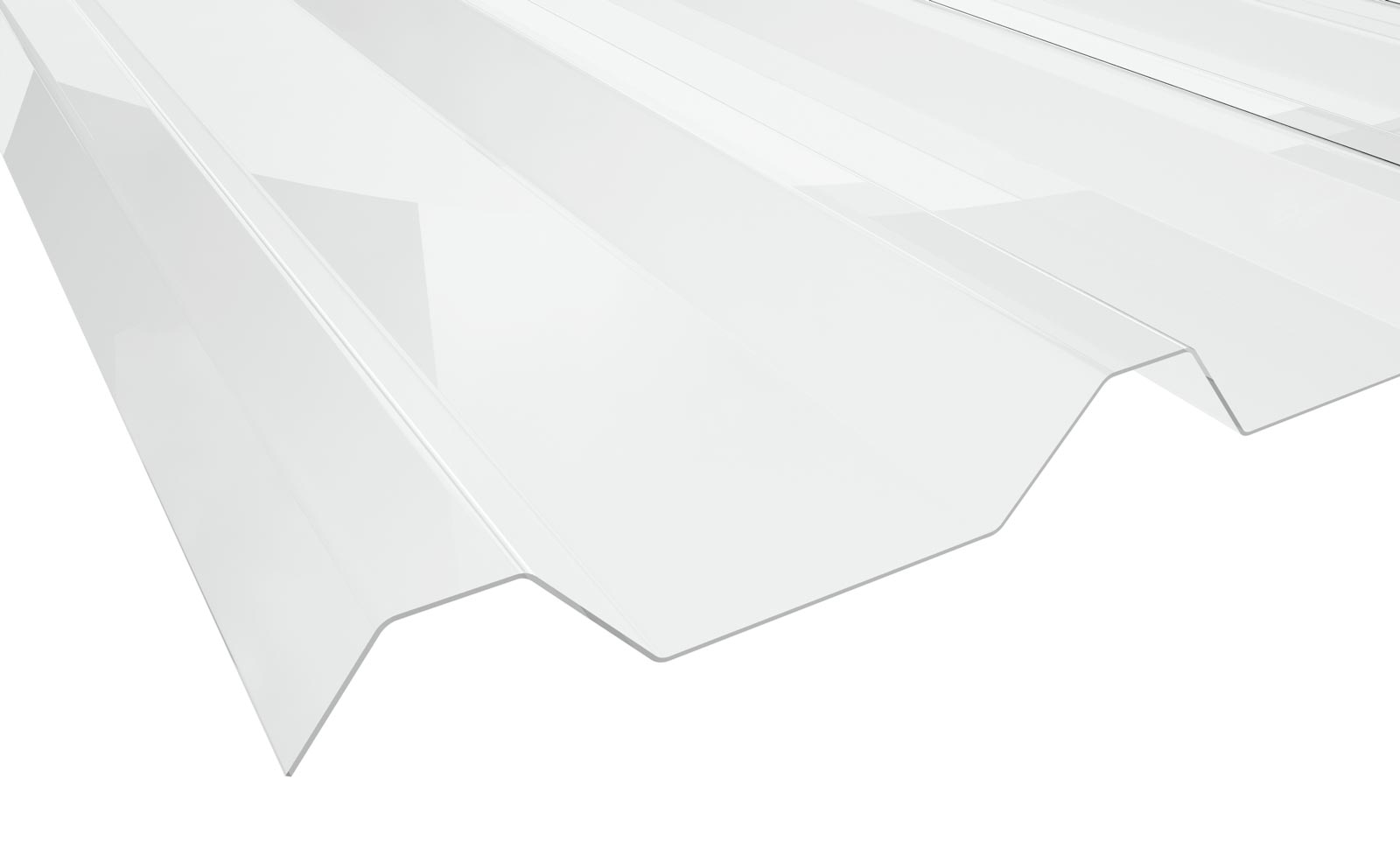

VLF-207/35 PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: Dach und Wand

Breite = 1075 mm
Nutzbreite = 1035 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 75 mm, Kalotten: 41/32

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klabläulich ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351535207K

VLF-95/35 PVC
BITUMENWELLPLATTE

Querschnitt

Technische Daten

Montage

Der Längenzuschnitt der Lichtplatte ist nicht möglich

Breite = 950 mm
Nutzbreite = 855 mm
Ø Befestigungsbedarf Stck./m² = 8 Spenglerschrauben
4,5 x 65 mm, Abstandshalter: 95/35

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000	1,2 WHR	3512KP9520

Zur einfacheren Montage bei Sinus- und Spundwandplatten bis 2,00 mm, empfehlen wir Dreh Quick als Abstandshalter.

VLF-20/1100LR PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: WECKMAN-Profil W-20/1100LR

Breite = 1144 mm
Nutzbreite = 1100 mm
Ø Befestigungsbedarf Stck./m² = 5 Edelstahlschrauben
6,5 x 65 mm, Kalotten: 26/49

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	3514W20LR

VLF-20/1100LA PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: WECKMAN-Profil W-20/1100LA

nur für die Wandmontage geeignet

Breite = 1130 mm
Nutzbreite = 1100 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,0 x 38 mm

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,4 WHR	3514W20LA nur für die Wandmontage geeignet!

Farbe und %
Lichtdurchlass

Länge
mm

Stärke
mm /
Qualität

Art.-Nr.

Klar
ca. 85 %

2000, 2500,
3000, 3500,
4000, 4500,
5000, 6000,
7000, 8000

1,4 WHR

3514W20LA

nur für die Wandmontage geeignet!

VLF-207/35 PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

passend für: Dach und Wand

Breite = 1075 mm
Nutzbreite = 1035 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 75 mm, Kalotten: 41/32

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351535207K

VLF-183/40 PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

Breite = 955 mm
Nutzbreite = 915 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 75 mm, Kalotten: 41/16

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351540183K

VLF-250/50 TRAPEZ PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

Hösch/ Thyssen/ SAB/ Fischer neu, u.a.

Breite = 1055 mm
Nutzbreite = 1000 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 90 mm, Kalotten: 55/32

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351550250K

VLF-183/40 PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

Breite = 955 mm
Nutzbreite = 915 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 75 mm, Kalotten: 41/16

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351540183K

VLF-250/50 TRAPEZ PVC

Querschnitt

Technische Daten

Montage

Achtung! Bitte beachten Sie die Montagehinweise

Hösch/ Thyssen/ SAB/ Fischer neu, u.a.

Breite = 1055 mm
Nutzbreite = 1000 mm
Ø Befestigungsbedarf Stck./m² = 4 Edelstahlschrauben
6,5 x 90 mm, Kalotten: 55/32

Farbe und % Lichtdurchlass	Länge mm	Stärke mm / Qualität	Art.-Nr.
Klar ca. 85 %	2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000	1,5 WHR	351550250K
